腳手架之所以發生安全事故，主要原因是由于腳手架搭設或拆除過程中，違反腳手架相關安全技術規范規定的構造要求造成的。

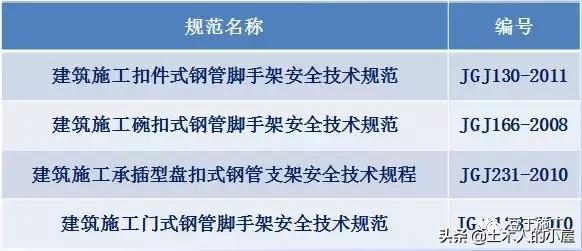

主要參照規范：

腳手架搭設高度要求

單排腳手架搭設高度不應超過24m

雙排腳手架搭設高度不宜超過50m

懸挑腳手架的搭設高度不宜超過20m

滿堂腳手架的搭設高度不宜超過36m

滿堂支撐架搭設高度不宜超過30m

當滿堂支撐架小于4跨時，不宜超過5.2m

盤扣式模板支架搭設高度不宜超過24m

腳手架桿件構造要求

1、立桿

是腳手架的關鍵部件，主要受力桿件，負責傳遞和承受力的部件。立桿間距應均勻設置，不能大于設計間距，否則降低立桿承載能力。立桿的搭設應符合以下要求：

1）每根立桿底部宜設置底座或墊板（當腳手架搭設在永久性建筑結構混凝土基面時，立桿下底座或墊板可根據情況不設置）。

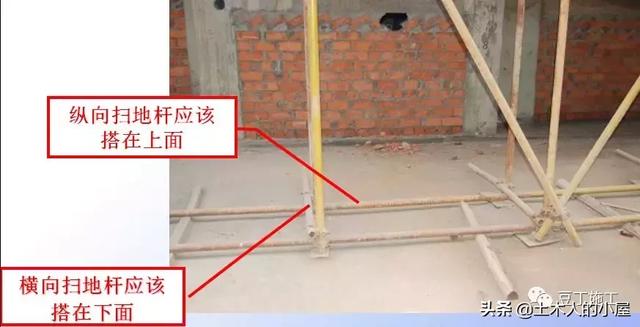

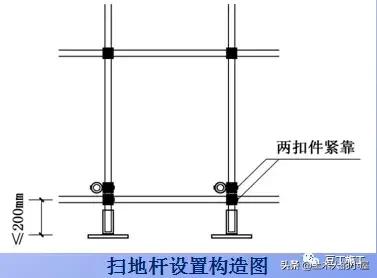

2）腳手架必須設置縱橫向掃地桿。縱向掃地桿宜采用直角扣件固定在距鋼管底端不大于200mm處的立桿上。橫向掃地桿亦應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

3）立桿必須用連墻件與建筑物可靠連接。

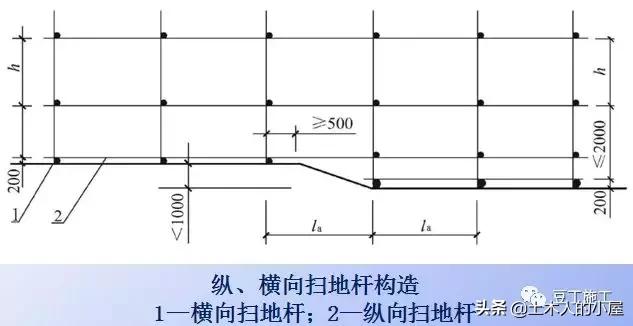

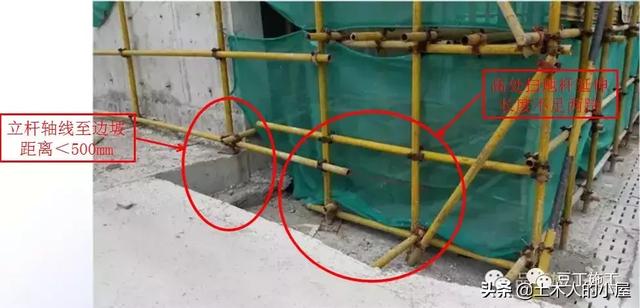

4）當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于lm。靠邊坡上方的立桿軸線到邊坡的距離不應小于500mm，腳手架底層步距不應大于2m。

5）立桿接長除頂層頂步可采用搭接外，其余各層各步接頭必須采用對接扣件連接。對接可提高承載能力，一個對接接頭的承載能力比搭接的承載能力大 2.14 倍。因此在豎立桿時，要注意桿件的長短搭配使用。頂層頂步立桿指頂層欄桿立桿

6）立桿上部應始終高出操作層1.5m,并進行安全防護。立桿頂端宜高出女兒墻上皮lm，高出檐口上皮1.5m。

7）腳手架立桿接長、對接應滿足以下要求：

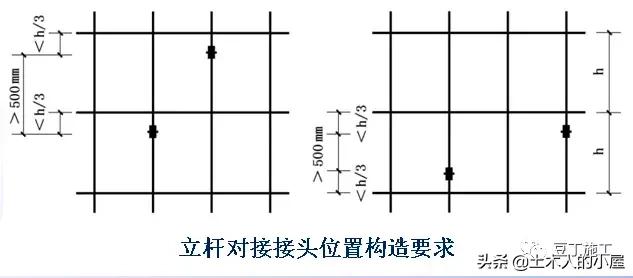

①立桿上的對接扣件應交錯布置；兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于500mm；各接頭中心至主節點的距離不宜大于步距的1/3。

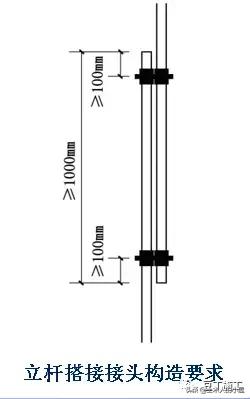

②搭接長度不應小于1m，應采用不少于2個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100mm。

2、縱向水平桿

1）縱向水平桿步距不大于1.8m；

2）應設置在立桿內側，其長度不應小于3跨；

3）縱向水平桿接長應采用對接扣件連接或搭接。

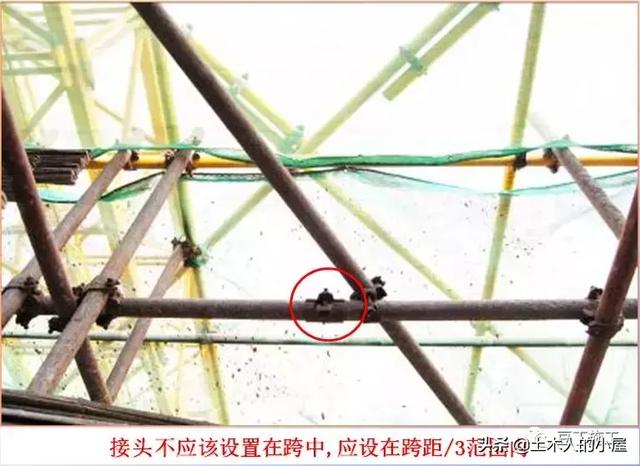

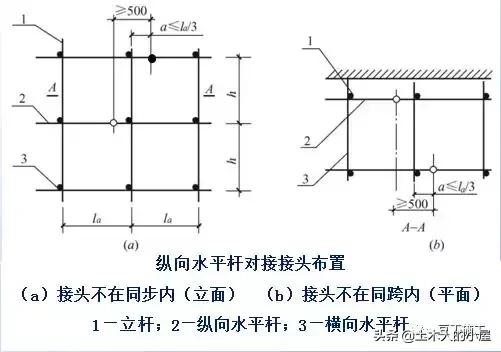

①對接時縱向水平桿的對接扣件應交錯布置，兩根相鄰縱向水平桿的接頭不宜設置在同步或同跨內，不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500mm；各接頭中心至最近主節點的距離不宜大于縱距的1/3。

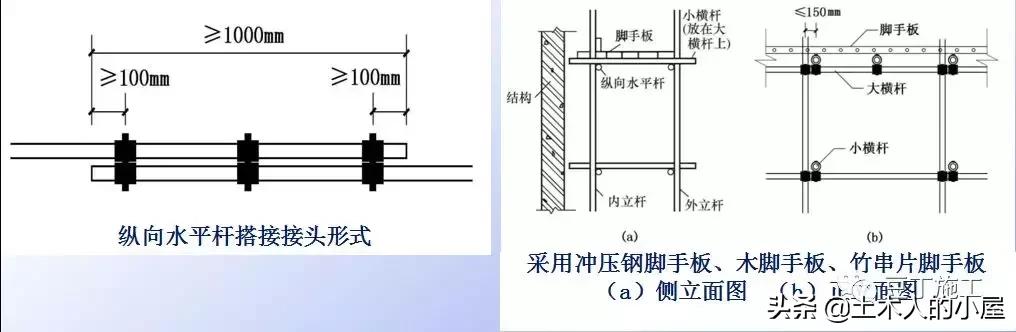

②搭接長度不應小于lm，應等間距設置3個旋轉扣件固定，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于l00mm。

③當使用沖壓鋼腳手板、木腳手板、竹串片腳手板時，縱向水平桿應作為橫向水平桿的支座，用直角扣件固定在立桿上。

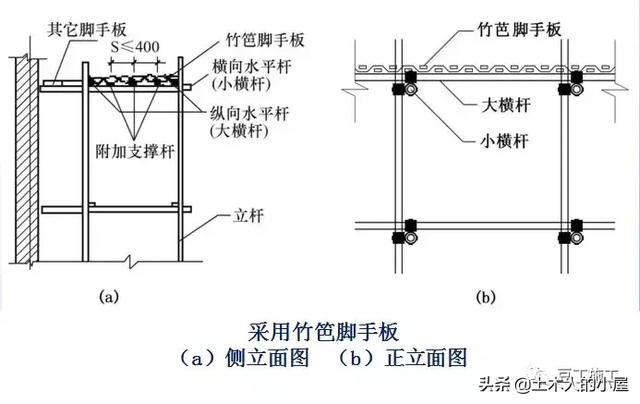

④當使用竹笆腳手板時，縱向水平桿應采用直角扣件固定在橫向水平桿上，并應等間距布置，間距不應大于400mm。

3、橫向水平桿

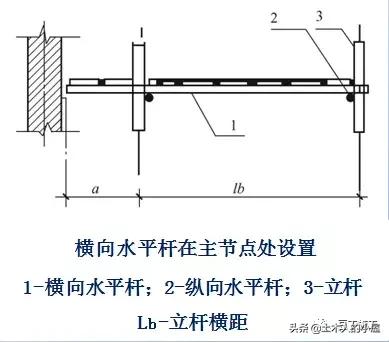

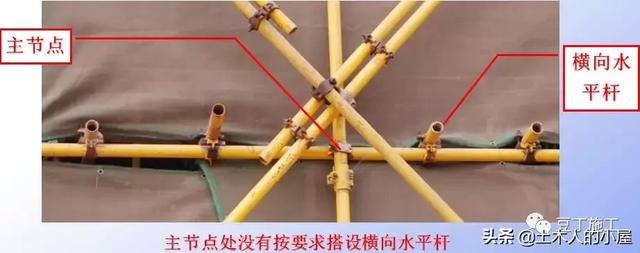

1）主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除。主節點處兩個直角扣件的中心距不應大于150mm。在雙排腳手架中，靠墻一端的外伸長度不應大干0.4Lb，且不應大于500mm。

2）作業層上非主節點處的橫向水平桿，宜根 據支撐腳手板的需要等間距設置，最大間距不應大于縱距的1/2。

3）當使用沖壓鋼腳手板、木腳手板、竹串片腳手板時，雙排腳手架的橫向水平桿兩端均應采用直角扣件固定在縱向水平桿上；單排腳手架的橫向水平桿的一端應用直角扣件固定在縱向水平桿上，另一端插入墻內，插入長度不應小于180mm。

4）使用竹笆腳手板時，雙排腳手架的橫向水平桿兩端，應用直角扣件固定在立桿上；單排腳手架的橫向水平桿的一端應用直角扣件固定在立桿上，另一端插入墻內，插入長度不小于180mm。

扣件構造要求

（1）扣件規格必須與鋼管外徑相同；

（2）扣件螺栓擰緊扭力矩不應小于40N·m，并不大于65N·m

（3）在主節點處固定橫向水平桿、縱向水平桿、剪刀撐、橫向斜撐等用的直角扣件、旋轉扣件的中心點的相互距離不應大于150mm；

（4）對接扣件開口應朝上或朝內；

（5）各桿件端頭伸出扣件蓋板邊緣長度不應小于100mm。

腳手板構造要求

腳手板是工人施工操作和堆放物料的平臺，它主要承受施工荷載。

（1）作業層腳手板應鋪滿、鋪穩，離開墻面120～150mm；

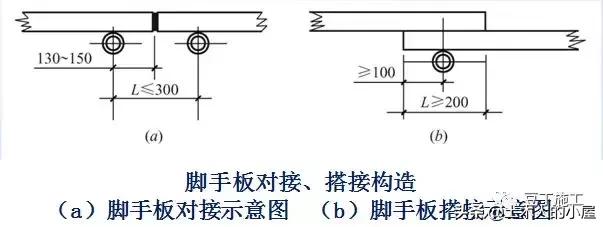

（2）沖壓鋼腳手板、木腳手板、竹串片腳手板等，應設置在三根橫向水平桿上。當腳手板長度小干2m時，可采用兩根橫向水平桿支承，但應將腳手板兩端與其可靠固定，嚴防傾翻。此三種腳手板的鋪設可采用對接平鋪，亦可采用搭接鋪設。腳手板對接平鋪時，接頭處必須設兩根橫向水平桿，腳手板外伸長應取130～150mm，兩塊腳手板外伸長度的和不應大于300mm；腳手板搭接鋪設時，接頭必須支在橫向水平桿上，搭接長度應大于200mm，其伸出橫向水平桿的長度不應小于l00mm。

（3）作業層端部腳手板探頭長度應取150mm，其板長兩端均應與支承桿可靠地固定。凡腳手板伸出小橫桿以外大于200mm的稱為探頭板。

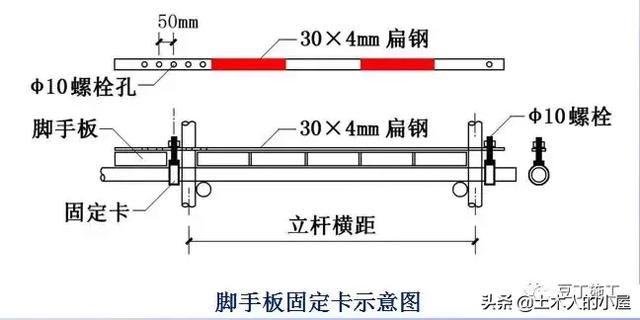

腳手板如果不與腳手架綁扎、固定牢固，若遇探頭板有可能造成墜落事故，為此必須嚴禁探頭板出現?？刹捎枚ㄐ凸ぞ呤奖怃摴潭ü潭?，如下圖所示。當操作層不需沿腳手架長度滿鋪腳手板時，可在端部采用護欄及立網將作業面限定，把探頭板封閉在作業面以外。

連墻件構造要求

連墻件的作用：一是防止因水平外力，如風荷載作用而發生的向內或向外傾翻；二是作為架體的中間約束，減小立桿的計算長度，提高承載能力，保證腳手架的整體穩定性。連墻件設置數量不足構造不符合要求或被任意拆卸，極易造成安全事故，必須保證連墻件的設置構造符合要求。

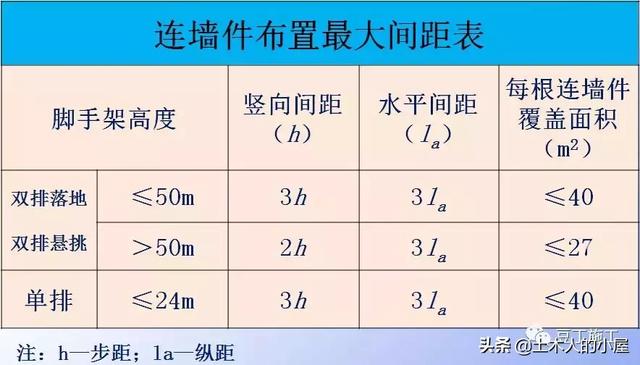

連墻件的布置應符合下列規定：

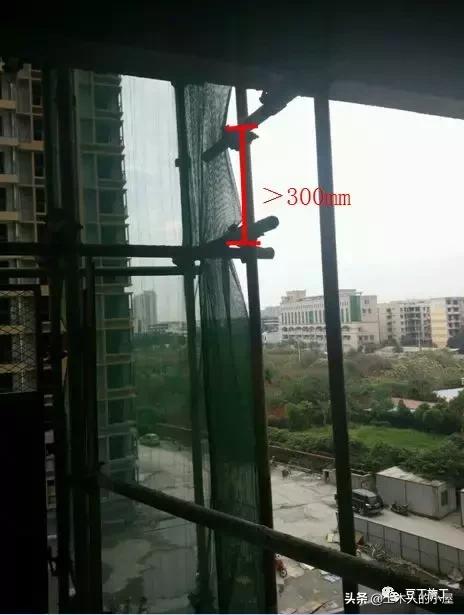

1.宜靠近主節點設置，偏離主節點的距離不應大于 300mm。只有連墻件在主節點附近方能有效的阻止腳手架發生橫向彎曲失穩或傾覆，若遠離主節點設置連墻件，因立桿的抗彎剛度較差，將會由于立桿產生局部彎曲，減弱甚至起不到約束腳手架橫向變形的作用。

2.應從底層第一步縱向水平桿處開始設置，當該處設置有困難時，應采用其它可靠措施固定；

3.連墻件必須采用可承受拉力和壓力的構造。

4.對高度 24m以上的雙排腳手架，必須采用剛性連墻件與建筑物可靠連接

5.開口型腳手架的兩端必須設置連墻件，連墻件的垂直間距不應大于建筑物的層高，并且不大于4m。

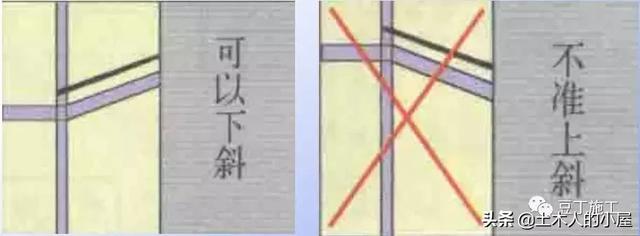

6.連墻件中的連墻桿或拉筋宜呈水平設置，當不能水平設置時，與腳手架連接的一端應下斜連接，不應采用上斜連接；連墻件必須采用可承受拉力和壓力的構造。

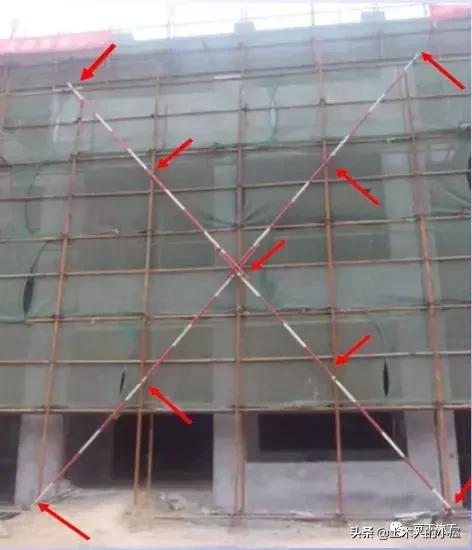

剪刀撐構造要求

雙排腳手架應設剪刀撐與橫向斜撐，單排腳手架應設剪刀撐。

剪刀撐的設置應符合下列規定：

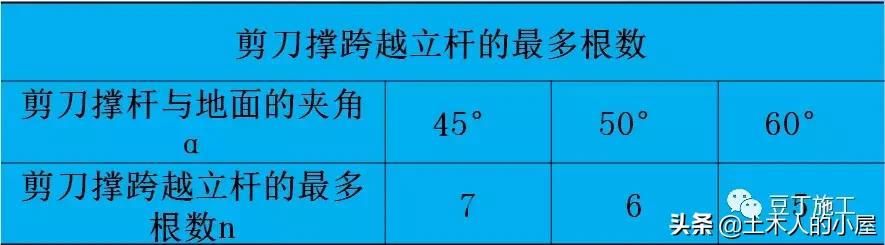

1.每道剪刀撐跨越立桿的根數宜按規定確定。每道剪刀撐寬度不應小于 4跨，且不應小于 6m，斜桿與地面的傾角宜在 45～60 度之間。

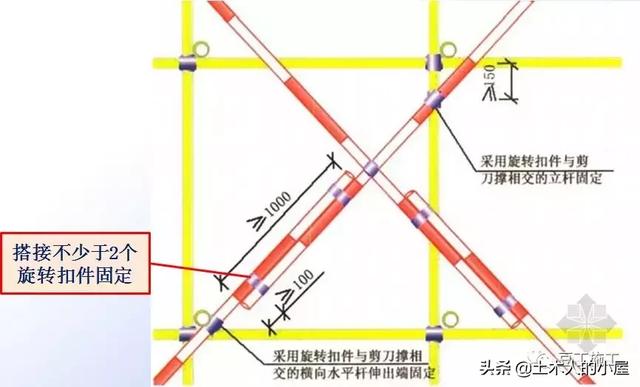

2.剪刀撐斜桿的接長應采用搭接或?qū)印?/p>

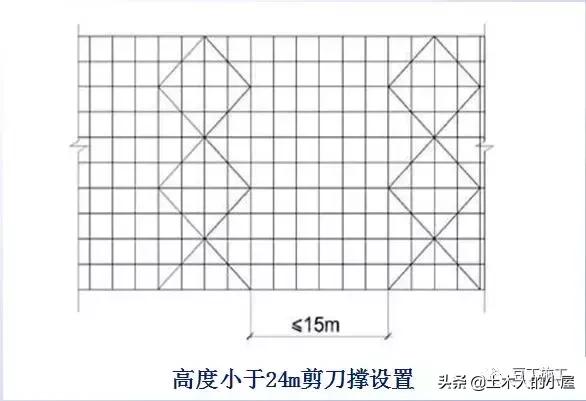

3.高度在24m及以上的雙排腳手架應在外側全立面連續設置剪刀撐；高度在24m以下的單、雙排腳手架，均必須在外側兩端、轉角及中間間隔不超過15m的立面上，各設置一道剪刀撐，并應由底至頂連續設置。

剪刀撐的扣件設置

剪刀撐斜桿應用旋轉扣件固定在與之相交的小橫桿或立桿上，一副剪刀撐旋轉扣件數量一般不少于9個

橫向斜撐構造要求

雙排腳手架橫向斜撐的設置應符合下列規定：

1. 橫向斜撐應在同一節間，由底至頂層呈之字型連續布置

2.高度在24m 以下的封閉型雙排腳手架可不設橫向斜撐，高度在24m以上的封閉型腳手架，除拐角應設置橫向斜撐外，中間應每隔6 跨距設置一道。

3.開口型雙排腳手架的兩端均必須設置橫向斜撐。開口型腳手架兩端是薄弱環節。將其兩端設置橫向斜撐，并與主體結構加強連接，可提高這類腳手架的整體剛度。

斜道構造要求

斜道或稱馬道，是作為人員上下通行用的通道。各類人員上下腳手架必須在專門設置的人行通道（斜道）行走，不準攀爬腳手架，通道可附著在腳手架設置，也可靠近建筑物獨立設置。

1.斜道處立桿的荷載往往最大，因?yàn)閷訉佑心_手架板及擋腳板等重量，因此斜道處的立桿要驗算其穩定性，若不足時，可采取增加鋼管立桿的方法或局部卸荷的措施。

2.人行并兼作材料運輸?shù)男钡赖男褪揭税聪铝幸蟠_定

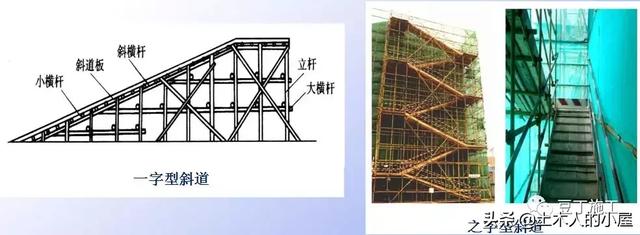

（1）高度不大于6m的腳手架，宜采用一字型斜道。

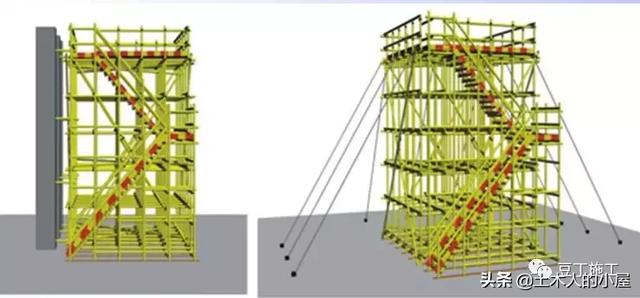

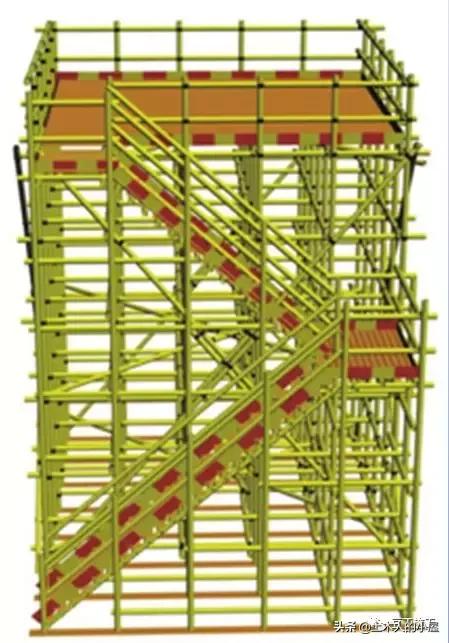

（2）高度大于6m的腳手架，宜采用之字型斜道

3.斜道的構造要求：

（1）斜道應附著外腳手架或建筑物設置；

（2）斜道兩側、端部及平臺外圍，必須設置剪刀撐。寬度大于2米的斜道，在腳手板下的小橫桿下，應設置之字形橫向支撐；

（3）運料斜道寬度不應小于1.5m，坡度宜采用1:6（高:長）；人行斜道寬度不應小于lm,坡度宜采用1:3；

（4）拐彎處應設置平臺。其寬度不應小于斜道寬度；

（5）斜道兩側及平臺外圍均應設置欄桿及擋腳板。攔桿高度應為1.2m，擋腳板高度不應小于180mm；

（6）運料斜道兩側、平臺外圍和端部均應按連墻件的規定設置連墻件。每?jī)刹綉?yīng)加設水平斜桿及剪刀撐和橫向斜撐。

4.斜道腳手板構造應符合下列規定：

（1）腳手板橫鋪時，應在橫向水平桿下增設縱向支托桿， 縱向支托桿間距不應大于500mm；

（2）腳手板順鋪時，接頭宜采用搭接；下面的板頭應壓住上面的板頭，板頭的凸棱處宜采用三角木填順；

（3）人行斜道和運料斜道的腳手板上應每隔250～300mm設置一根防滑木條，木條厚度宜為20～30mm。

滿堂腳手架構造要求

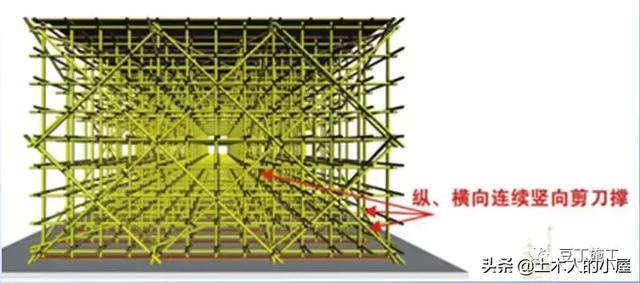

（ 1 ）滿堂腳手架應在架體外側四周及內部縱、橫向每6m至8m由底至頂設置連續豎向剪刀撐。當架體搭設高度在8m以下時，應在架頂部設置連續水平剪刀撐；當架體搭設高度在8m及以上時，應在架體底部、頂部及豎向間隔不超過8m分別設置連續水平剪刀撐。水平剪刀撐宜在豎向剪刀撐斜桿相交平面設置。剪刀撐寬度應為6m～8m。

（2）滿堂腳手架的高寬比不宜大于3，當高寬比大于2時，應在架體的外側四周和內部水平間隔6m～9m，豎向間隔4m～6m設置連墻件與建筑結構拉結，當無法設置連墻件時，應采取設置鋼絲繩張拉固定等措施。

（3） 當滿堂腳手架局部承受集中荷載時，應按實際荷載計算并應局部加固。

（4） 滿堂腳手架應設爬梯，爬梯踏步間距不得大于300mm。

滿堂支撐架構造要求

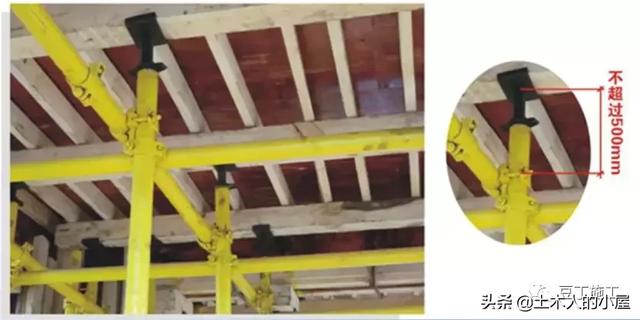

（1） 滿堂支撐架立桿伸出頂層水平桿中心線至支撐點的長度不應超過0.5m。滿堂支撐架搭設高度不宜超過30m。

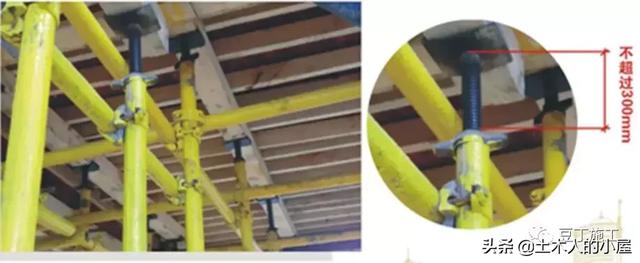

可調托撐螺桿伸出長度不宜超過300mm，插入立桿內的長度不得小于150mm。

（2） 滿堂支撐架應根據架體的類型設置剪刀撐，并應符合下列規定：

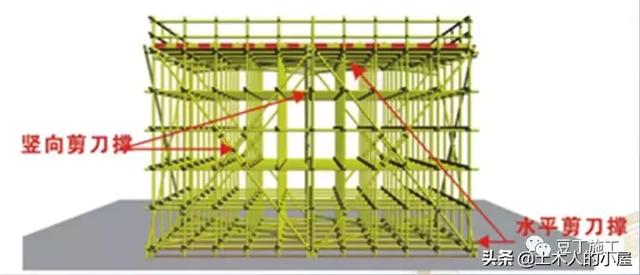

① 普通型：在架體外側周邊及內部縱、橫向每5m～8m，應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為5m～8m。

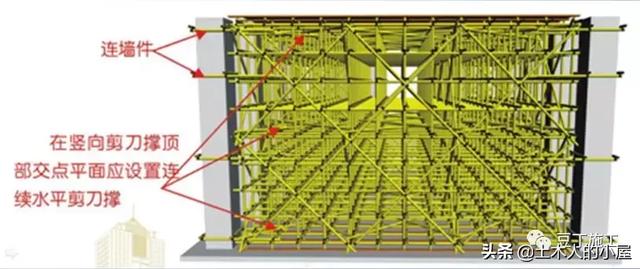

在豎向剪刀撐頂部交點平面應設置連續水平剪刀撐。當支撐高度超過8m，或施工總荷載大于15kN/㎡，或集中線荷載大于20kN/m的支撐架，掃地桿的設置層應設置水平剪刀撐。水平剪刀撐至架體底平面距離與水平剪刀撐間距不宜超過8m。應在支架的四周和中部與結構柱進行剛性連接，水平間距應為6-9m，豎向間距應為2-3m。

②加強型：

1）當立桿縱、橫間距為0.9 m×0.9m ~1.2m×1.2m時，在架體外側周邊及內部縱、橫向每4跨（且不大于5m），應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為4跨。

2）當立桿縱、橫間距為0.6 m×0.6m～0.9 m×0.9m 時，在架體外側周邊及內部縱、橫向每5跨（且不小于3m），應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為5跨。

3）當立桿縱、橫間距為0.4 m×0.4m～0.6 m×0.6m時 ，在架體外側周邊及內部縱、橫向每3m～3.2m應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為3m～3.2m 。

4）在豎向剪刀撐頂部交點平面應設置水平剪刀撐，水平剪刀撐至架體底平面距離與水平剪刀撐間距不宜超過6m，剪刀撐寬度應為3m～5m 。

碗扣式支撐架構造要求

1.模板支撐架應根據所承受荷載選擇立桿間距和步距，底層縱、橫向水平桿作為掃地桿，距地面高度應小于或等于350mm，立桿底部應設置可調底座或固定底座；立桿上端包括可調螺桿伸出頂層水平桿的長度不得大于0.7m。

2.模板支撐架斜桿設置要求：

①當立桿間距大于1.5m時，應在拐角處設置通高專用斜桿，中間每排每列應設置通高八字形斜桿或剪刀撐；

②當立桿間距小于或等于1.5m時，模板支撐架四周從底到頂連續設置豎向剪刀撐；中間縱、橫向由底到頂連續設置豎向剪刀撐，其間距應小于或等于4.5m；

③剪刀撐的斜桿與地面夾角應在45°~60°之間，斜桿應每步與立桿扣接

3.當模板支撐架高度大于4.8m時，頂端和底部必須設置水平剪刀撐，中間水平剪刀撐設置間距應小于或等于4.8m。

盤扣式支撐架構造要求

1、模板支架可調底座調節絲桿外露長度不應大于300mm，作為掃地桿的最底層水平桿離地高度不應大于550mm

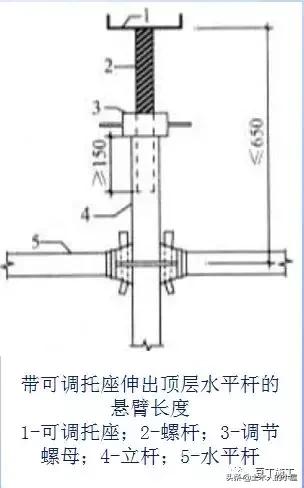

2、模板支架可調托座伸出頂層水平桿或雙槽鋼托梁的懸臂長度嚴禁超過650mm，且絲桿外露長度嚴禁超過400mm，可調托座插入立桿或雙槽鋼托梁長度不得小于150mm。

3、高大模板支架最頂層的水平桿步距應比標準步距縮小一個盤扣間距。

4.模板支架的斜桿或剪刀撐設置要求：

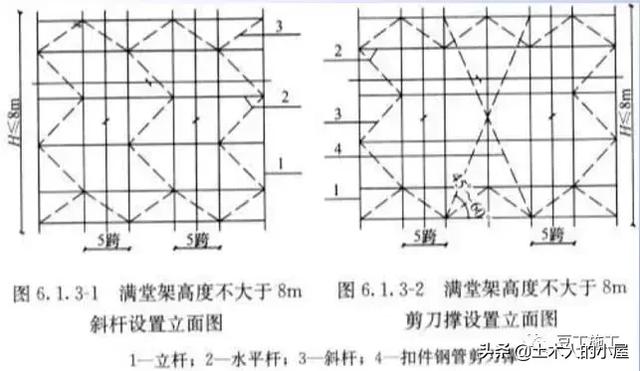

①搭設高度≤8m的滿堂模板支架，步距宜≤ 1.5m支架架體四周外立面向內的第一跨每層均應設置豎向斜桿，架體整體底層以及頂層均應設置豎向斜桿，并應在架體內部區域每隔5跨由底至頂縱、橫向均設置豎向斜桿或采用扣件鋼管搭設剪刀撐。當滿堂模板支架的架體高度不超過4個步距時，可不設置頂層水平斜桿；當架體高度超過4個步距時，應設置頂層水平斜桿或扣件鋼管水平剪刀撐。

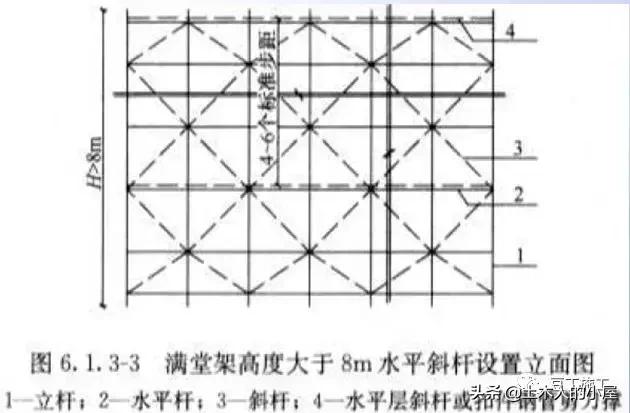

②搭設高度＞8m的滿堂模板支架，豎向斜桿應滿布設置，步距不得大于 1.5m，沿高度每隔4~6個標準步距應設置水平層斜桿或扣件鋼管剪刀撐，周邊有結構物時，宜與周邊結構形成可靠拉結。

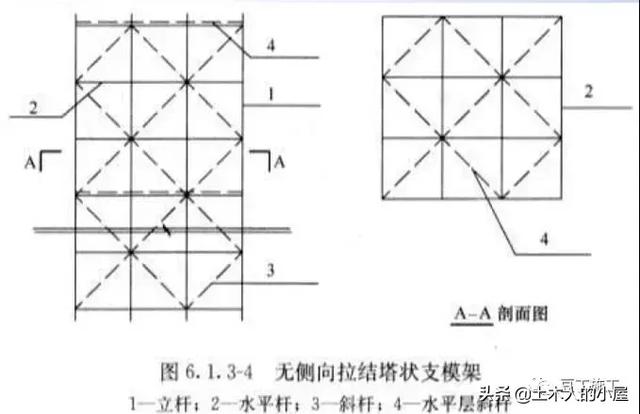

③當模板支架搭設成無側向拉結的獨立塔狀支架（高寬比較大）時，架體每個側面每步距均應設豎向斜桿。當有防扭轉要求時，在頂層及每隔3-4個步距應增設水平層斜桿或鋼管水平剪刀撐。

【圖文內容來源：網絡。如有不足之處，煩請指正】
