鐵氧體磁鐵的主要成分及相關介紹

鐵氧體磁鐵是一種具有鐵磁性的金屬氧化物。就電特性來說，鐵氧體的電阻率比金屬、合金磁性材料大得多，而且還有較高的介電性能。鐵氧體的磁性能還表現在高頻時具有較高的磁導率。因而，鐵氧體已成為高頻弱電領域用途廣泛的非金屬磁性材料。由于鐵氧體單位體積中儲存的磁能較低，飽合磁化強度也較低（通常只有純鐵的1／3～1／5），因而限制了它在要求較高磁能密度的低頻強電和大功率領域的應用。

簡介

鐵氧體（ferrites） 鐵氧體是一種非金屬磁性材料，又叫鐵淦氧。它是由三氧化二鐵和一種或幾種其他金屬氧化物（例如：氧化鎳、氧化鋅、氧化錳、氧化鎂、氧化鋇、氧化鍶等）配制燒結而成。它的相對磁導率可高達幾千，電阻率是金屬的1011倍，渦流損耗小，適合于制作高頻電磁器件。鐵氧體有硬磁、軟磁、矩磁、旋磁和壓磁五類。 舊稱鐵淦氧磁物或鐵淦氧，其生產過程和外觀類似陶瓷，因而也稱為磁性瓷。鐵氧體是鐵和其他一種或多種適當?shù)慕饘僭氐膹?fù)合氧化物。性質屬于半導體，通常作為磁性介質應用，鐵氧體磁性材料與金屬或合金磁性材料之間最重要的區別在于導電性。通常前者的電阻率為102～108Ω·cm，而后者只有10-6～10-4Ω·cm。

歷史沿革

中國最早接觸到的鐵氧體是公元前 4世紀發現的天然鐵氧體，即磁鐵礦(Fe3O4),中國所發明的指南針就是利用這種天然磁鐵礦制成的。到20世紀30年代無線電技術的發展，迫切地要求高頻損耗小的鐵磁性材料。而四氧化三鐵的電阻率很低，不能滿足這一要求。1933年日本東京工業大學首先創制出含鈷鐵氧體的永磁材料，當時被稱為OP磁石。30～40年代，法國、 日本、 德國、荷蘭等國相繼開展了鐵氧體的研究工作，其中荷蘭菲利浦實驗室物理學家J.L.斯諾克于1935年研究出各種具有優良性能尖晶石結構的含鋅軟磁鐵氧體，于1946年實現工業化生產。1952年，該室J.J.文特等人曾經研制成了以 BaFe12O19為主要成分的永磁性鐵氧體。這種鐵氧體與1956年該室的G.H.永克爾等人所研究的四種甚高頻磁性鐵氧體具有類似的六角結構。1956年E.F.貝爾托和F.福拉又報道了亞鐵磁性的Y3Fe5O12的研究結果。其中代換離子Y有Pm、Sm、Eu、Gd、Tb、Dy、Ho、Er、 Tm、Yb和Lu等稀土離子。由于這類磁性化合物的晶體結構與天然礦物石榴石相同，故將其稱之為石榴石結構鐵氧體。迄今為止，除了1981年日本杉本光男采用超急冷法制得的非晶結構的鐵氧體材料以外，從結晶化學的觀點看，均未超出上述三種類型的晶體構造。所做的工作多數是為了適合新的用途而進行改性和深入的研究。

按照磁學性質和應用情況的不同，鐵氧體可分為：軟磁、永磁、旋磁、矩磁、壓磁等五種類型。

一、 軟磁材料

這類材料在較弱的磁場下，易磁化也易退磁，如鋅鉻鐵氧體和鎳鋅鐵氧體等。軟磁鐵氧體是目前用途廣，品種多，數量大，產值高的一種鐵氧體材料。它主要用作各種電感元件，如濾波器磁芯、變壓器磁芯、無線電磁芯，以及磁帶錄音和錄像磁頭等，也是磁記錄元件的關鍵材料。

二、永磁鐵氧體 　　一種具有單軸各向異性的六角結構的化合物。主要是鋇、鍶、鉛三種鐵氧體及其復合的固溶體。有同性磁和異性磁之分。由于這類鐵氧體材料在外界磁化場消失以后，仍能長久地保留著較強的恒定剩磁性質，可以用于對外部空間產生恒穩的磁場。其應用很廣泛，例如：在各類電表中、發電機、電話機、揚聲器、電視機和微波器件中作為恒磁體使用。

二、 硬磁材料

鐵氧體硬磁材料磁化后不易退磁，因此，也稱為永磁材料或恒磁材料。如鋇鐵氧體、鋼鐵氧體等。它主要用于電信器件中的錄音器，拾音器、揚聲器，各種儀表的磁芯等。 四、旋磁材料

磁性材料的旋磁性是指在兩個互相垂直的穩恒磁場和電磁波磁場的作用下，平面偏振的電磁波在材料內部雖然按一定的方向傳播，但其偏振面會不斷地繞傳播方向旋轉的現象。金屬、合金材料雖然也具有一定的旋磁性，但由于電阻率低、渦流損耗太大，電磁波不能深入其內部，所以無法利用。因此，鐵氧體旋磁材料旋磁性的應用，就成為鐵氧體獨有的領域。旋磁材料大都與輸送微波的波導管或傳輸線等組成各種微波器件。主要用于雷達、通信、導航、遙測等電子設備中。

五、矩磁材料

這是指具有矩形磁滯回線的鐵氧體材料。它的特點是，當有較小的外磁場作用時，就能使之磁化，并達到飽和，去掉外磁場后，磁性仍然保持與飽和時一樣。如鎂錳鐵氧體，鋰錳鐵氧體等就是這樣。這種鐵氧體材料主要用于各種電子計算機的存儲器磁芯等方面。 六、壓磁材料

這類材料是指磁化時在磁場方向作機械伸長或縮短的鐵氧體材料，如鎳鋅鐵氧體，鎳銅鐵氧體和鎳鉻鐵氧體等。壓磁材料主要用作電磁能與機械能相互轉化的換能器，作磁致伸縮元件用于超聲。

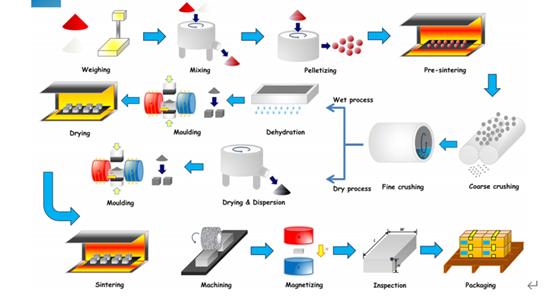

鐵氧體生產工藝流程圖

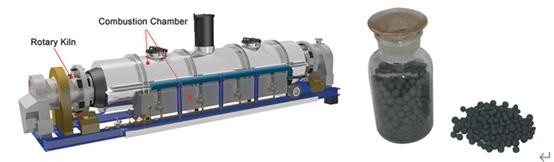

預燒結的目的是充分保證原料的固相反應，并且大多數原料在預燒結后會變成鐵素體相。 預燒結過程還將改善變形，收縮和密度。 該預燒結粉末可用作燒結磁體，粘結磁體和吸收材料的原料。 大多數鐵氧體制造商現在直接購買預燒結粉末。

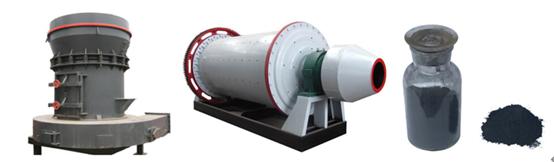

在該步驟中，預燒結的材料將粉碎成細粉。 粉碎過程將通過球磨機設備完成。 研磨介質是鋼球和水。

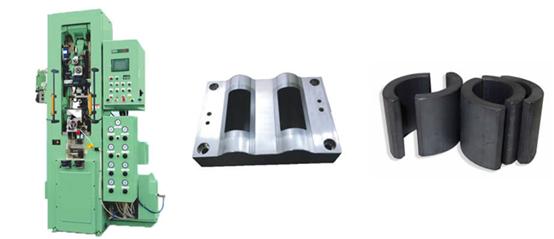

根據傳統的分類方法，鐵氧體磁鐵可分為各向同性和各向異性。 鐵氧體還通過其成型方式分為濕法和干法。 成型工藝的技術密集度很高。

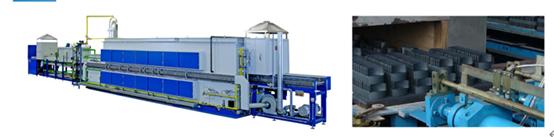

像其他類型的燒結磁體一樣，燒結步驟對于鐵氧體磁體也非常重要。 首先，燒結過程將影響顯微組織，并進一步影響鐵氧體的磁性能。 不合理的燒結參數將導致磁鐵破裂，氣泡和變形。

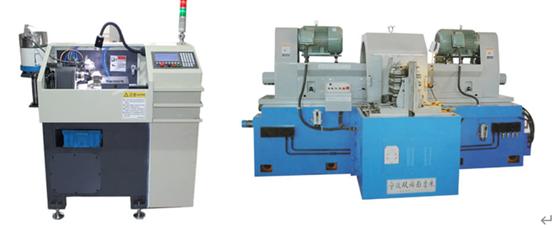

鐵氧體磁體的加工方法包括磨削，拋光，切割和沖壓。 值得一提的是，鐵氧體是絕緣材料，因此制造商將在切割步驟中使用砂輪。

鐵氧體相關企業

國際市場

在國際上，日本、美國以及部分歐洲國家，在磁性材料生產方面起步較早，知名的鐵氧體磁性材料生產企業主要有如日本的TDK、日立金屬株式會社等，歐洲PHILIPS、 EPCOS等。

國內市場

國內產值上億前10名的企業是：天通控股、橫店東磁、聯豐磁業、乳源東陽光實業有限公司、風華高科、南京新康達、綿陽開元磁材、成都恒力磁性材料有限責任公司、南京金寧三環富士電氣有限公司、無錫斯貝爾磁性材料有限公司等。

從近幾年發展的趨勢來看，盡管我國的鐵氧體磁性材料產量増長較快，并且已經在多個應用領域占據了世界領先位置，但是從產值上看，我國產品的附加值明顯偏低，這樣的局面嚴重削弱了我國永磁產業的整體竟?fàn)幜Α?/p>

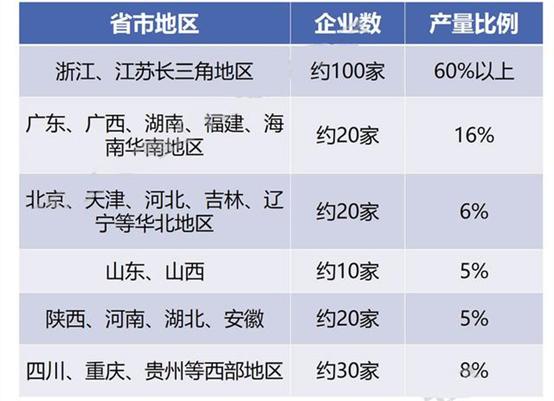

國內磁性材料行業目前產能集中度還比較低，絕大部分磁材企業還都處在規模小、產品質量差、產能小、同質化、技術水平低下的狀態中。

國內大部分永磁鐵氧體生產企業主要生產相當于日本TDK公司的FB4系列技術水平的中低檔產品。部分領先企業生產的產品性能可達到FB5、FB6系列水平。

盡管發展存在問題，但近年來我國磁性材料的生產份額已經呈現出明顯的規模、地域集中趨勢，一些具有技術、管理和設備等優勢的大型企業日益顯示出強勁的竟?fàn)幜Α?/p>

主要應用市場

1.傳統應用領域增長的市場

（1）通訊領域

??4C（計算機/通信/廣電/內容服務)融合和4G、5G方向的發展，推動市場對高頻率、小型化、高性能、低損耗和抗EMI磁性材料需求。

（2）數字終端及智能控制系統領域

??智慧城市、智能制造需要大量的智能控制系統和數字終端，智能化要求磁性元件進一步向高性能、高頻化、片式化、低損耗和抗電磁干擾方向發展，將推動數字終端及智能控制系統用磁性材料市場快速發展。

（3）移動通訊

??智能手機、移動智能終端在健康、移動支付等方面的應用必將進一步普及。各種微型片式電感元件、微型射頻元器件、微型傳感器等穩定增長。?

（4）汽車電子領域

??汽車電子系統、混合動力汽車、無人駕駛車電子系統、EMC裝置、汽車娛樂設備、控制系統、照明系統、EV充電裝置、HEV動力系統功率轉換變壓器和扼流圈、DC-DC變換器、傳感器用軟磁材料將快速增長。

（5）消費類電子

??高清晰3D、健康環保LCD、LED大屏幕彩色電視、數字化視音頻設備、數碼相機、娛樂電子、醫療電子、綠色照明（如LED、高頻無級燈）對高性能磁性材料需求旺盛。搭載通信功能、傳感技術的智能化家電的滲透率必然增長，射頻元件、傳感器等電子元件在家電行業將迎來擴張機遇。

（6）計算機設備市場

??微型計算機是幾乎囊括所有電子元件類產品的傳統應用領域，在商業應用上仍保持著優勢，隨著大數據、云計算等技術的發展，服務器市場在“十三五”期間將持續增長。

2.快速發展中的新興應用市場

（1）高端裝備制造市場

??高鐵、大飛機、航空發動機及燃?xì)廨啓C(jī)、民用航天、海洋工程裝備及船舶、核電裝備等高端裝備制造的發展對電子元器件的需求持續增長。

（2）工業自動化設備市場

??工業領域“機器換人”，以及3D打印技術的進步，相關設備市場快速發展推動配套的傳感器等關鍵電子元件市場增長。

（3）節能環保市場

??電子元件將在節能環保產業各種環境監測儀器、半導體照明、凈水設備、降噪設備、除塵設備、汽車尾氣凈化設備、垃圾處理設備等市場中獲得比以往更快的增長空間。

（4）健康及醫療設備市場

??未來健康及醫療設備市場的爆發式增長、各種新型診療技術如遠程醫療、手術機器人等都將獲得推廣，推高配套的電子元器件產品的需求。

（5）互聯網、物聯網和智能穿戴市場

??隨著互聯網的全球和全民普及，基于大數據的物聯網的快速發展，以及智能可穿戴市場的增長，終端、基站、移動支付、射頻技術、傳感器技術等等將爆發出許多新的市場需求。

（6）電力與新能源市場

??風力發電、太陽能中轉換器、變換器、逆變器對高性能磁材需求大幅度增長，3C認證和抗EMI鐵氧體器件（除電力新能源領域還包括音視頻、信息技術、照明、電信終端等多種電子設備）市場容量巨大。

3.重要市場

（1）軟磁材料在新能源汽車中的應用市場

??軟磁材料在新能源汽車中的應用主要包括：

①充電樁用磁心規格及磁性器件。未來5年，我國新增充電樁應達到480萬個，新增充電站應達到1.2萬座。充電樁的電源用到較多電子變壓器、電感器，電感器多一些。用量視充電樁功率大小而定，一個充電樁起碼要用到20多個磁性元件，要求體積小、性能優、高頻化，防水、防腐、高效率、高可靠。

②汽車無線充電樁作為有線充電樁的一種補充方式，由于應用環境復雜，需要使用具有寬溫、高 Bs低損耗特性的軟磁鐵氧體材料。

③車載充電機。

④DC/DC變換器。

⑤其相關部件。

??除了充電樁、車載充電機和車載DC/DC變換器3大主要部件外，在新能源汽車上其他部件也使用了較多的軟磁材料，包括照明系統、ECU(電子控制系統)、BMS(電池管理系統)、PDU(電源分配單元)、倒車?yán)走_(dá)系統、胎壓監測系統、無鑰匙進入系統、無人駕駛感應系統、車身 EMI、傳感系統等等。

（2）太陽能光伏發電中磁性材料應用

??在光伏逆變器中，使用軟磁材料有：輸入回路的直流EMI濾波器；高頻DC-DC變換電路的儲能電感器（非隔離系統）；高頻DC-DC變換電路的隔離變壓器（隔離系統）；工頻逆變電路的電抗器；工頻逆變電路的交流EMI濾波器；工頻逆變電路的隔離變壓器；取樣電路的電流互感器等。

（3）無線充電器中軟磁材料應用

??軟磁材料在充電器中應用主要包括：NiZn鐵氧體薄磁片、MnZn鐵氧體薄磁片、柔性鐵氧體磁片；用軟磁鐵氧體材料制作的各種隔磁片，起增高感應磁場和屏蔽線圈干擾的作用。無線充電器對軟磁鐵氧體材料性能和產品尺寸、可靠性等要求較高，接收端對其要求更高。

未來的發展前景與問題

1.市場環境與競爭

??材料、器件市場牽引的源頭是現代及未來軍民應用市場的發展，2個市場牽引磁性器件發展推動磁性材料的進步。當前，國際經濟待續低迷，出口外需不足；國內經濟下行壓力大，國內需求不旺，中低端產品市場供應遠大于需求，市場競爭異常激烈。另一方面，匯率波動對出口型企業的經營和收益造成影響，能源和人工成本持續增長不斷增加企業成本。企業同行為求生存打價格戰已經成為常態。由于中國軟磁材料生產技術不斷進步，進入高端產品市場的企業越來越多，市場競爭和價格戰已經開始向中高端產品傳遞。

2.當前軟磁材料與器件產業存在的問題

（1）自主創新能力有所提高，但整體水平偏低

??以企業為核心的自主創新體系已初步建立，并在逐漸完善，行業的自主創新水平進一步提高。但是，相對于國外電子元件發達國家和地區，我國磁性材料及器件行業的整體技術水平依然不高，尤其缺乏國際領先的技術，國際磁性材料及器件大企業在許多技術領域布下專利壁壘，對中國磁性材料及器件企業的技術創新產生不利影響。

（2）自動化水平快速提高，但整體自動化智能化需要提升
