涂裝車間生產線有：前處理電泳線、電泳烘干、打磨涂膠線、中涂噴漆線、中涂烘干、中涂打磨、面漆噴涂線、面漆烘干、精飾、塑料件噴涂線、塑料件烘干，其中VOCS產生環節為電泳烘干、涂膠PVC噴涂、中涂噴漆線、中涂烘干、面漆噴涂線、面漆烘干、塑料件噴涂線、塑料件烘干。

目前涂裝車間普遍使用油漆物料成分比較復雜，其大致成分詳見表1。

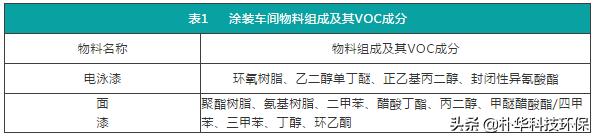

表1 涂裝車間物料組成及其VOC成分

根據表1中涂裝車間VOCS成分得：涂裝車間VOCs成分復雜，且成分物質沸點溫度較高，沸點區間范圍較廣（111-196.8℃）。

涂裝車間VOCs的特點：

1.噴漆室、流平室處理氣量非常大、溫度低、濕度高、VOCS濃度低；塑料烘干室、中涂烘干室、面漆烘干室和電泳烘干室處理氣量小、溫度高、VOCS濃度高。

2.廢氣含易燃易爆揮發性有機物，安全方面應重點考慮。

3.廢氣中VOCS的成分主要有二甲苯、三甲苯、四甲苯、醋酸丁酯等，組分比較復雜，且沸點大多比較高（117.6-196.8℃）。

4.PVC底涂室、點修補室由于溶劑使用量小，經測算其排放濃度能達到山東省《揮發性有機物排放標準第一部分：汽車制造業》的規定，為降低設備投資，可單獨排放。

涂裝行業VOCs處理解決方案：

烘干過程有機廢氣的治理方案

電泳、中涂、面涂烘干室排出的氣體屬于高溫、高濃度廢氣，適合采用焚燒的方法進行處理。目前烘干過程常用的廢氣處理措施有：蓄熱式焚燒技術（RTO）、蓄熱式催化燃燒技術（RCO）。

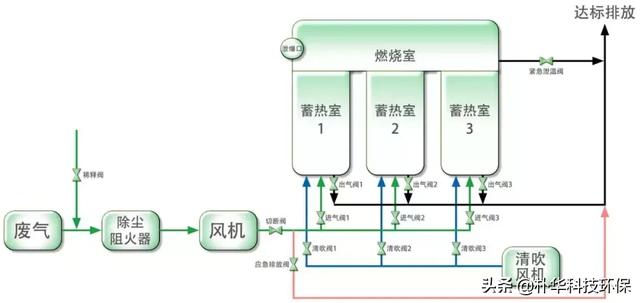

1、蓄熱式焚燒技術（RTO）

蓄熱式焚燒設備（RTO），是一種用于處理中低濃度揮發性有機廢氣的節能型環保設備，主要應用于有機廢氣濃度在 100PPM—20000PPM 之間，操作費用低 。有機廢氣濃度在 450PPM 以上時， RTO 裝置不需添加輔助燃料；凈化率高，三室 RTO 凈化率能達到99% 以上，并且不產生二次污染；全自動控制、操作簡單，安全性高。

處理工藝流程：

蓄熱式焚燒設備采用熱氧化法處理中低濃度的有機廢氣，用陶瓷蓄熱床換熱器回收熱量。由陶瓷蓄熱床、自動控制閥、燃燒室和控制系統等組成。

主要特征是：

蓄熱床底部的自動控制閥分別與進氣總管和排氣總管相連，蓄熱床通過換向閥交替換向，將由燃燒室出來的高溫氣體熱量蓄留，并預熱進入蓄熱床的有機廢氣，蓄熱床采用陶瓷蓄熱材料吸收、釋放熱量；

預熱到一定溫度（ ≥ 760℃ ）的有機廢氣在燃燒室燃燒發生氧化反應，生成二氧化碳和水，得到凈化。 典型的三室RTO 主體結構一個燃燒室、三個陶瓷填料床和九個切換閥組成。

該裝置中的蓄熱式陶瓷填充床換熱器可使熱能得到最大限度的回收，熱回收率大于 95% ；處理有機廢氣時不用或使用很少的燃料。

技術及性能特點：

在處理大風量低濃度的有機廢氣時，運行成本非常低。一次性投資，燃燒溫度較高，不適合處理高濃度的有機廢氣。

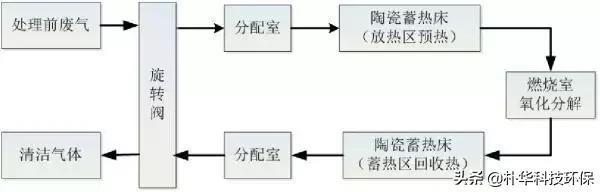

2、旋轉式蓄熱式氧化爐（旋轉式RTO）

旋轉式蓄熱式氧化爐（旋轉式RTO）其原理是在800℃高溫下將可燃廢氣氧化成對應的氧化物和水，從而凈化廢氣，并回收廢氣分解時所釋放出來的熱量，廢氣分解效率高達99.5%，熱回收效率達到95%以上。

樸華科技旋轉RTO處理流程通俗點說就是：

通過旋轉分配器實現氣流的換向，以實現蓄熱放熱，有效利用RTO運行產生的熱量。

廢氣經過蓄熱床的放熱區預熱升溫后進入旋轉RTO進行高溫裂解處理，在氧化室中由VOC氧化升溫或燃燒器加熱升溫至氧化溫度780-850℃，使其中的VOC成分分解成二氧化碳和水。

成功凈化后的高溫氣體離開氧化室，進入蓄熱床的蓄熱區?；厥諢崃亢蟮膬艋瘹怏w進入煙囪排放。同時蓄熱床層的清掃區對床層進行清掃，提高處理效率。蓄熱床層共分12個區，這12個區實現的功能可以在放熱、蓄熱、清掃之間進行循環切換，切換過程通過旋轉閥來實現。

技術及性能特點：

控制方便、運行安全、維護費用低、環保處理達標能力高、占地面積小，一次性投資。

3、蓄熱式催化燃燒技術（RCO）

蓄熱式催化燃燒裝置（RCO）直接應用于中高濃度（1000mg/m3—10000mg/m3）的有機廢氣凈化。

RCO處理技術特別適用于熱回收率需求高的場合，也適用于同一生產線上，因產品不同，廢氣成分經常發生變化或廢氣濃度波動較大的場合。

尤其適用于需要熱能回收的企業或烘干線廢氣處理，可將能源回收用于烘干線，從而達到節約能源的目的。

蓄熱式催化燃燒治理技術是典型的氣-固相反應，其實質是活性氧參與的深度氧化作用。在催化氧化過程中，催化劑表面的吸附作用使反應物分子富集于催化劑表面，催化劑降低活化能的作用加快了氧化反應的進行，提高了氧化反應的速率。

在特定催化劑的作用下，有機物在較低的起燃溫度下（250~300℃）發生無焰氧化燃燒，氧化分解為CO2和水。并放出大量熱能。

RCO裝置主要由爐體、催化蓄熱體、燃燒系統、自控系統、自動閥門等幾個系統構成。

在工業生產過程中，氣體首先通過陶瓷材料層預熱后發生熱量的儲備和熱交換，其溫度幾乎達到催化層進行催化氧化所設定的溫度，這時其中部分污染物氧化分解；

廢氣繼續通過加熱區（可采用電加熱方式或天然氣加熱方式）升溫，并維持在設定溫度；其再進入催化層完成催化氧化反應，即反應生成CO2和H2O，并釋放大量的熱量，以達到預期的處理效果。

經催化氧化后的氣體進入陶瓷材料層，回收熱能后通過旋轉閥排放到大氣中，凈化后排氣溫度僅略高于廢氣處理前的溫度。系統連續運轉、自動切換。通過旋轉閥工作，所有的陶瓷填充層均完成加熱、冷卻、凈化的循環步驟，熱量得以回收。

技術及性能特點：

工藝流程簡單、設備緊湊、運行可靠；凈化效率高，一般可達98%以上；與RTO相比燃燒溫度低；一次性投資低，運行費用低，其熱回收效率一般均可達85%以上；整個過程無廢水產生，凈化過程不產生NOX等二次污染。催化燃燒裝置僅適用含低沸點有機成分、灰分含量低的有機廢氣的處理，對含油煙等粘性物質的廢氣處理則不宜采用。

噴漆室、晾干室有機廢氣的治理方案

噴漆室、晾干室排出的氣體為低濃度、大流量常溫廢氣，污染物的主要組成為芳香烴、醇醚類、酯類有機溶劑。

目前，較為成熟的方法是：先將有機廢氣濃縮以減少需處理的有機廢氣總量，先采用吸附法（活性碳或沸石作吸附劑）對低濃度常溫噴漆廢氣進行吸附，用高溫氣體脫附，濃縮的廢氣采用催化燃燒或蓄熱式熱力燃燒的方法進行處理。

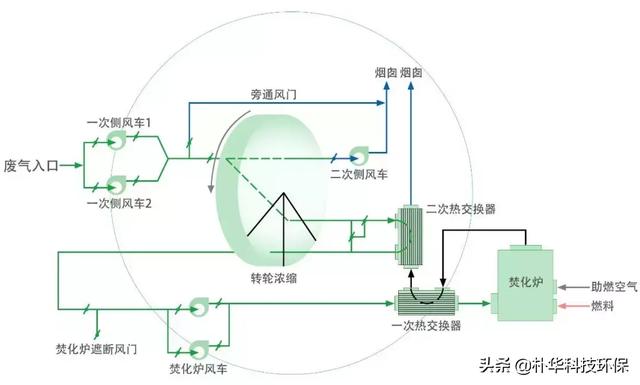

4、沸石轉輪吸附--脫附凈化裝置

沸石的主要成分為：硅、鋁，具有吸附能力，可作為吸附劑使用；沸石轉輪就是利用沸石特定孔徑對于有機污染物具有吸附、脫附能力的特性，使原本具低濃度、大風量的VOC廢氣，經沸石轉輪濃縮轉換成小風量、高濃度的氣體，可以降低后端終處理設備的運行成本。其裝置特性適合處理大流量、低濃度、含多種有機成分的廢氣。

沸石轉輪吸附-凈化裝置是一種可連續進行吸附和脫附操作的氣體凈化裝置。

沸石轉輪由特制的密封裝置分成三個區域：吸附區、解吸（再生）區及冷卻區域。

該系統的工作過程是：

沸石轉輪以較低的速度連續轉動，循環通過吸附區和解吸（再生）區及冷卻區域；低濃度、大風量的廢氣連續不斷地通過轉輪的吸附區時，廢氣中的VOC被轉輪的沸石吸附，被吸附凈化后的氣體直接排放；

輪子吸附的有機溶劑隨著轉輪的轉動被送到解吸（再生）區，再用小風量熱風連續地通過解吸區，被吸附到轉輪上的VOC在解吸區受熱脫附實現再生，VOC廢氣隨熱風一起通過催化氧化爐氧化分解；轉輪轉至冷卻區域進行冷卻降溫后可重新進行吸附，隨著轉輪的不斷轉動，吸附、解吸、冷卻循環進行，確保廢氣處理持續穩定的運行。

沸石轉輪裝置實質上是一個濃縮器，經過轉輪處理后的含有機溶劑的廢氣被分成兩個部分：可以直接排放的潔凈空氣和含高濃度有機溶劑的再生空氣。

可以直接排放的潔凈空氣，可以進入噴漆空調通風系統進行循環使用；高濃度的VOC氣體，其濃度大約為進入系統前VOC濃度的10倍左右，濃縮后的氣體再通過熱力焚燒系統（或其他設備）進行高溫焚燒處理，焚燒產生的熱量分別為烘干室供熱和沸石轉輪脫附供熱，熱量被充分利用，達到節能減排的效果。

技術及性能特點：

結構簡單，維護方便，使用壽命長；高吸、脫附效率,使原本高風量、低濃度的VOCs廢氣,轉換成低風量、高濃度的廢氣,降低后端終處理設備的成本；沸石轉輪吸附VOC所產生的壓降極低,可大大減少電力能耗；整體系統采預組及模塊化設計,具備了最小的空間需求,且提供了持續性及無人化的操控模式；經過轉輪濃縮后的廢氣,可達到國家排放標準；吸附劑使用不可燃性疏水沸石，使用更安全。

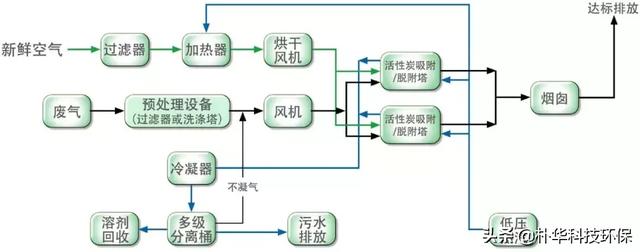

5、活性炭吸附--脫附凈化裝置

活性炭吸附--脫附凈化裝置，采用蜂窩狀活性炭為吸附劑，結合吸附凈化、脫附再生并濃縮VOC和催化燃燒的原理,即將大風量、低濃度的有機廢氣通過蜂窩狀活性炭吸附以達到凈化空氣的目的，當活性炭吸附飽和后再用熱空氣脫附使活性炭得到再生，脫附出濃縮的有機物被送往催化燃燒床進行催化燃燒，有機物被氧化成無害的CO2和H20，燃燒后的熱廢氣通過熱交換器加熱冷空氣，熱交換后降溫的氣體部分排放,部分用于蜂窩狀活性炭的脫附再生，達到廢熱利用和節能的目的。整套裝置由預濾器、吸附床、催化燃燒床、阻燃器、相關的風機、閥門等組成。

活性炭吸附--脫附凈化裝置根據吸附和催化燃燒兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，多個吸附床交替使用。

先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭再生；脫附下來的有機物已被濃縮（濃度較原來提高幾十倍）并送往催化燃燒室催化燃燒成二氧化碳及水蒸氣排出。

當有機廢氣的濃度達到2000PPm以上時，有機廢氣在催化床可維持自燃，不用外加熱。燃燒后的尾氣一部分排入大氣，大部分被送往吸附床，用于活性炭再生。

這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的可進入下次吸附；在脫附時，凈化操作可用另一個吸附床進行，既適合于連續操作，也適合于間斷操作。

技術及性能特點：

性能穩定，結構簡便，安全可靠，節能省力。極適用于初次投資預算費用低，大風量下使用。吸附有機物廢氣的活性炭床，用催化燃燒后的廢氣進行脫附再生，脫附后的氣體再送催化燃燒室進行凈化，不需外部能量，節能效果顯著。
