這篇文章帶大家一起來詳細探討模具結構。

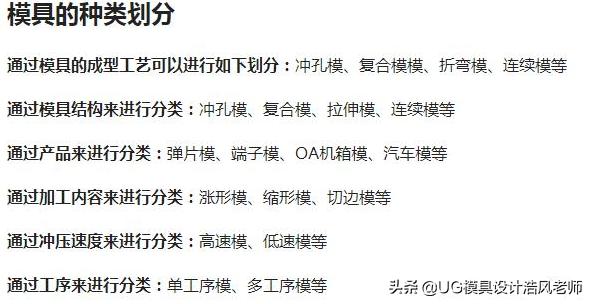

要想自己做設計，首先得知道模具的類型、各模具類型中的作用，每塊模板的用途、結構合理性等等。前文中提到模具種類的劃分

我們?cè)趯W(xué)習、了解的時候，不用分得這么詳細，只需要通過模具的成型工藝可以進行如下劃分：沖孔模、復合模模、折彎模、連續模這幾種來進行了解就行。

在工程模（單沖模）設計工藝中，下料、沖孔一般都是放在最前面的工藝，因此，如果工程模中有下料沖孔基本都會放在工藝排樣的最前面。而復合模的工藝就包含(如下料、沖孔、打凸、拉伸)等。

因?yàn)槠鋵?dǎo)柱倒裝所以也稱為倒裝模；而有時因其只是在沖壓過后工序件為產品的外形(不沖孔、打凸等)別的工序，只有下外形，故也稱為下料模，有時也稱沖孔、下料?；蚣艨谀！?/p>

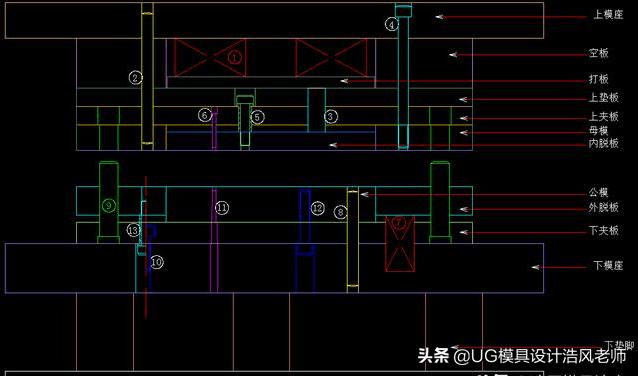

我們首先從復合模結構開始了解，上圖為復合?；緲?biāo)準結構類型。因?yàn)閺?fù)合模的主要作用是下料，沖裁后產品料就是后工序的展開外形，一般為了節約工步，節省成本，會在此工序中加入如，沖孔、打凸、拉伸、抽牙等。

認識一套模具，需要從結構入手，得先知道為什么需要這樣，原理是什么？不這樣做有什么樣的后果或是問題？

先來看下模具中每塊模板的作用以及材料的選擇：上模座：用于固定上下模導正，方便模具固定到壓力機上，俗稱：架模。材質優先選用A3料；或是用S50C料以節約成本?？瞻澹痈甙澹侯櫭剂x主要作用增加高度，在中間挖出一個讓位孔，留出彈簧行程與打板活動間隙。材料優先選擇A3料，空板較厚，有時也可用上墊塊(腳)替換。打板：打板也有叫上承板的。主要作用是將彈簧箱的彈力傳遞給打桿。材質為45#，有時也會熱處理至45o。上墊板：防止沖頭將模座打出凹槽，影響模具沖裁精度。通常用CR12料，一般都需要熱處理，而熱處理后的HRC為52o~56o。上夾板：主要作用夾沖頭、過彈簧等。因其作用為固定，不承受力所以 適合45#或者更廉價的A3鐵料。夾板不用熱處理的，且軟料易在后續的如修模、設變、改模中方便加工。母模板（刀口板）：與公模沖裁后得到產品的展開外形。刀口板的材質需要耐磨，有韌性，材料一般為整套模具中最好的，用SLD、SKD11也有用德國牌號的2379和一些國內廠用的Cr12等。公模板（沖頭板）：與刀口板沖裁后得到產品的展開外形及與沖頭作用沖孔、拉伸、打凸包等。內外脫板：內脫板作用為脫料、壓料保護沖頭、導正沖頭等，而外脫板主要作用為脫廢料。內外脫由于外形內孔差不多，為了節約成本一般都是共用得到。它們的材質通常是D2料和德國牌號的2510及Cr12等。下夾板：主要用于固定導柱、鑲件、彈簧及下模座起固定作用。材質與上夾板類似A3或45，也可以使用Cr12等。下模座：用于固定上下模導正，方便模具固定到壓力機上，俗稱：架模。材質優先選用A3料；或是用S50C料以節約成本。而復合模到底是如何運動的呢？其運動原理如何，具體運動原理如下：

當沖床力的作用使上下模閉合時，內脫板和外脫板同時作用壓料，壓緊沖材。這時沖床繼續向下，由于內外脫板的行程余量，會同時向上和向下收縮；

這時公母模和沖頭開始接觸沖材并沖剪。當達到?jīng)_床行程時上下模開始會分開，內脫板會在優力膠①回彈的作用力壓向打板通過打桿③傳向內脫板而將已沖裁出的工件從母模板中頂出；外脫板會在彈簧⑦的回彈力下向上，將套在公模板上的廢料頂出。

而在通常情況下工件和廢料是不會分離的，需要輕輕敲擊才會脫離。在沖壓廠會在導柱上敲擊，但這種習慣性的做法并不提昌，因?yàn)榭赡軙?huì)造成導柱的不導正的現象；有的公司會在沖床的工作臺邊加一敲擊塊，敲擊后拿出工件。
