根據《電力金具名詞術語》（GB/T 5075-2016 ）定義，知 由 絕緣子串、耐張線夾、連接金具、防護金具組合而成，用于張緊導(地)線，能承受規定機械負荷和電氣負荷的串(或組)叫 耐張絕緣子串(或組) 。如下圖所示：

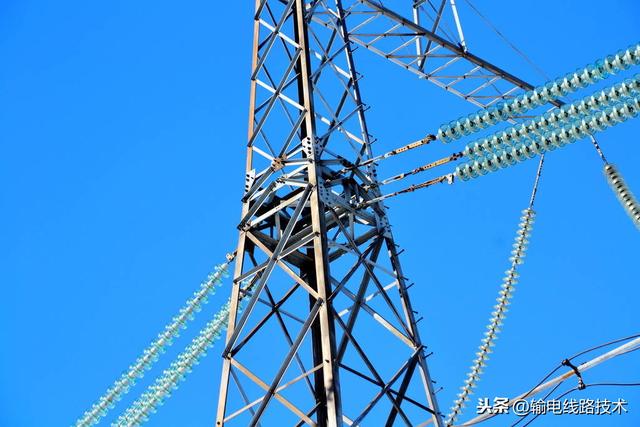

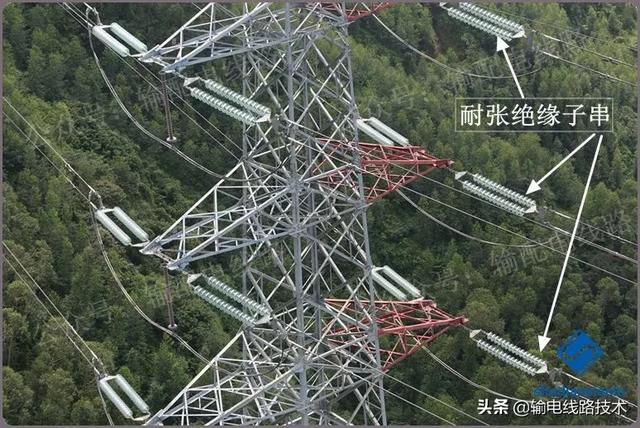

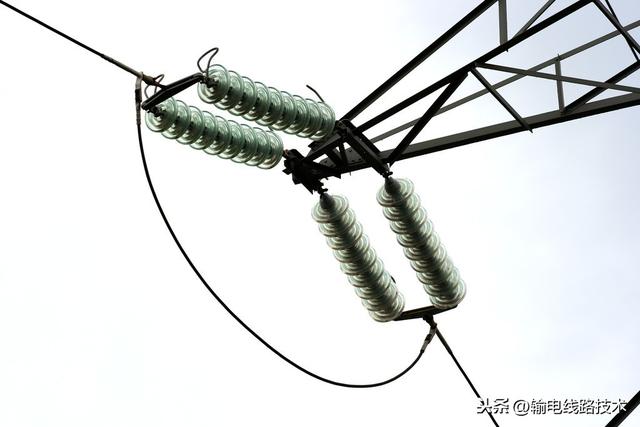

▲ 耐張塔中耐張絕緣子串(組)示意圖

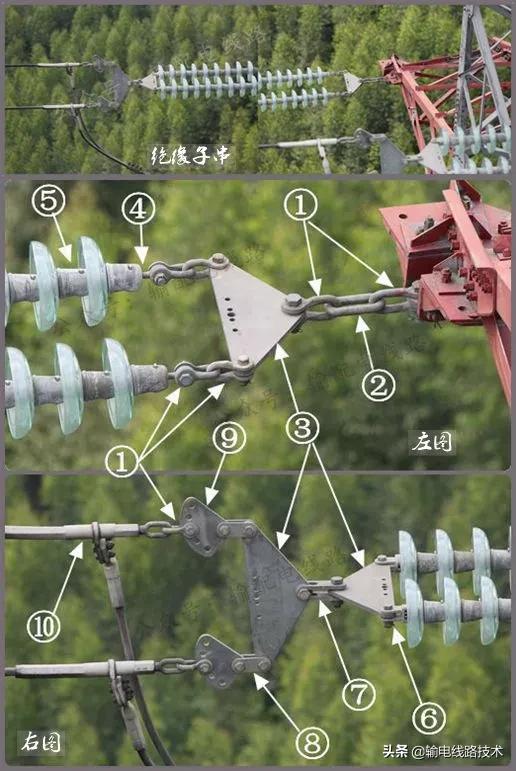

▲ 耐張絕緣子串(組)元件連接示意圖

上圖耐張絕緣子串(組)中主要設備材料按照順序分別是：

①、U型掛環

②、延長環

③、聯板

④、球頭掛環

⑤、絕緣子串（玻璃絕緣子串）

⑥、碗頭掛板

⑦、Z型掛板

⑧、平行掛板

⑨、調整板

⑩、耐張線夾

注：1.圖中除開⑤、⑩外都屬于連接金具，圖中無防護金具，絕緣子串中的防護金具一般指均勻環、屏蔽環、均勻屏蔽環及招弧角等防護金具。

2.金具強度在最大使用荷載情況下不應小于2.5倍的相應荷載；斷線、斷聯、驗算情況下其荷載不應小于1.5倍的相應荷載。

①、U型掛環 U型掛環是一端為環形連接一端為槽形連接所構成的U形連接金具。U型掛環一般分為U型、UL型（加長U型）。這類金具主要與桿塔橫擔的連接與板與環的過渡連接等，本工程采用的是U型掛環。

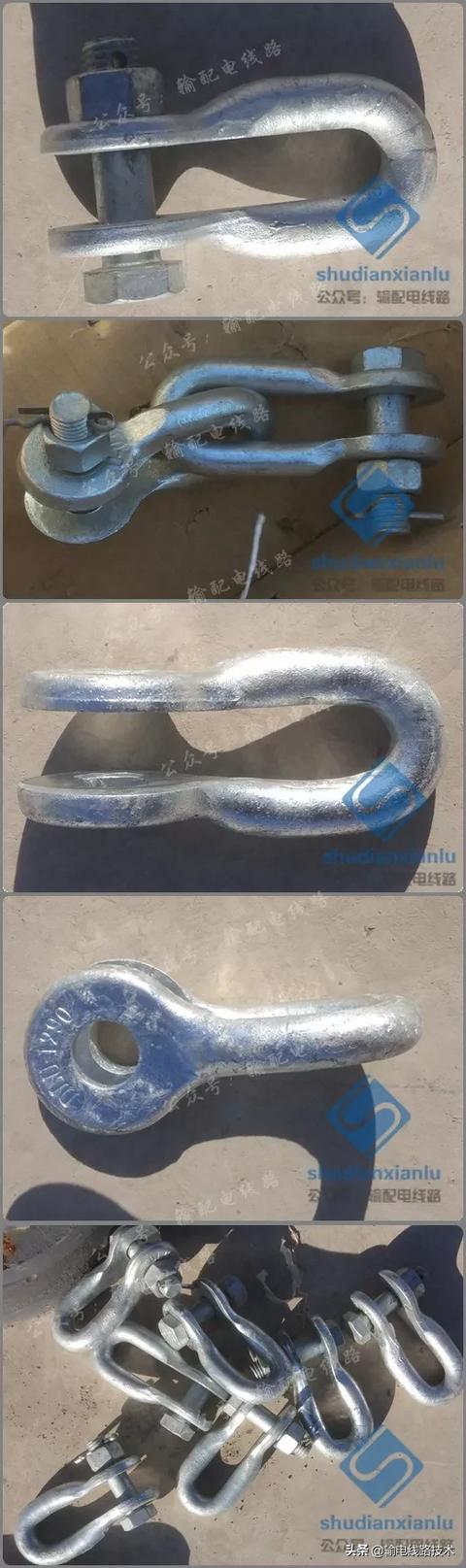

▲ 圖 U型掛環

.

②、延長環（掛環）

延長環是兩端均為環型連接的連接金具。延長環主要用來加長連接尺寸或轉變連接方向。本工程采用的是PH延長環。

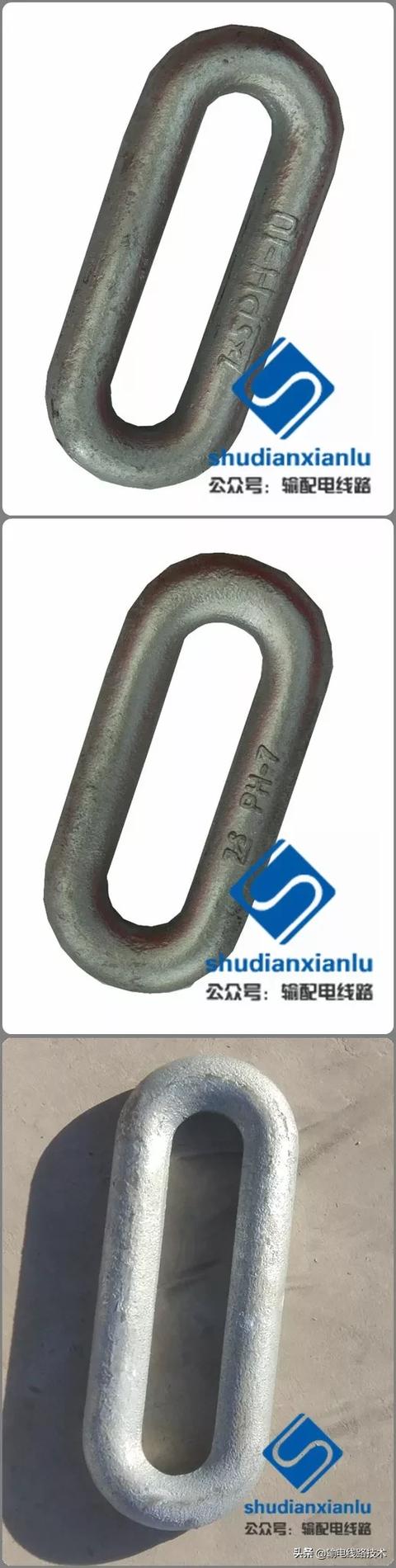

▲ 圖 PH延長環

.

③、聯板（L型）

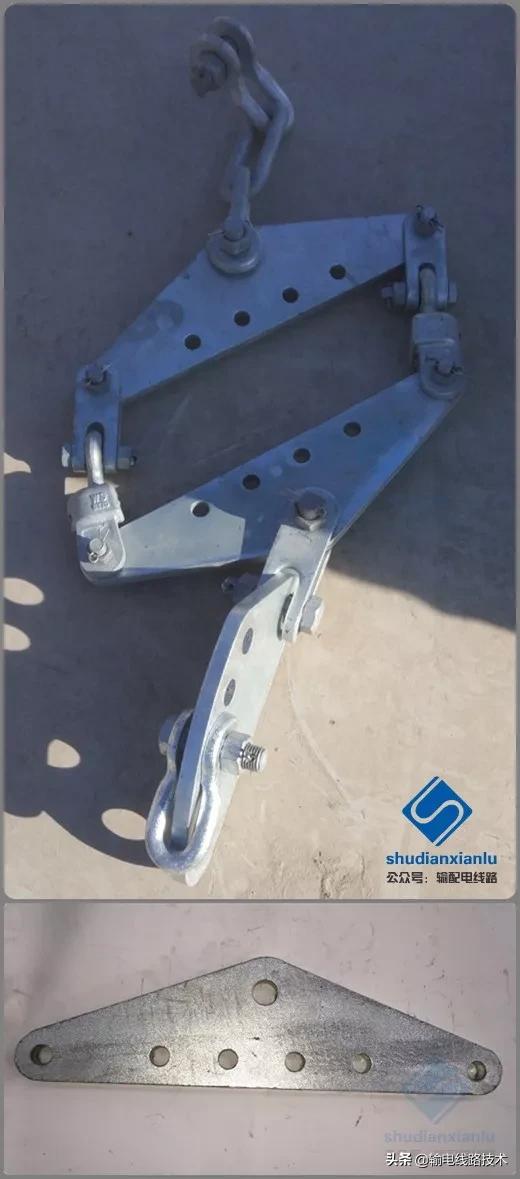

聯板是承受多個受力的板形連接金具。聯板一般分為L型聯板、LF型聯板、LV型聯板、LS型聯板、LJ型聯板、LK型聯板、LC型聯板(也稱LX型聯板)、LL型聯板、LB型聯板等。L型聯板主要用于雙聯耐張絕緣子串與單根導線組裝、單串絕緣子與雙根導線組裝、雙根拉線的組裝、單串絕緣子雙支點懸垂傳達組裝以及其他需要L型聯板組裝等的地方，本工程采用的是L型聯板。

▲ 圖 L型聯板

.

④、球頭掛環

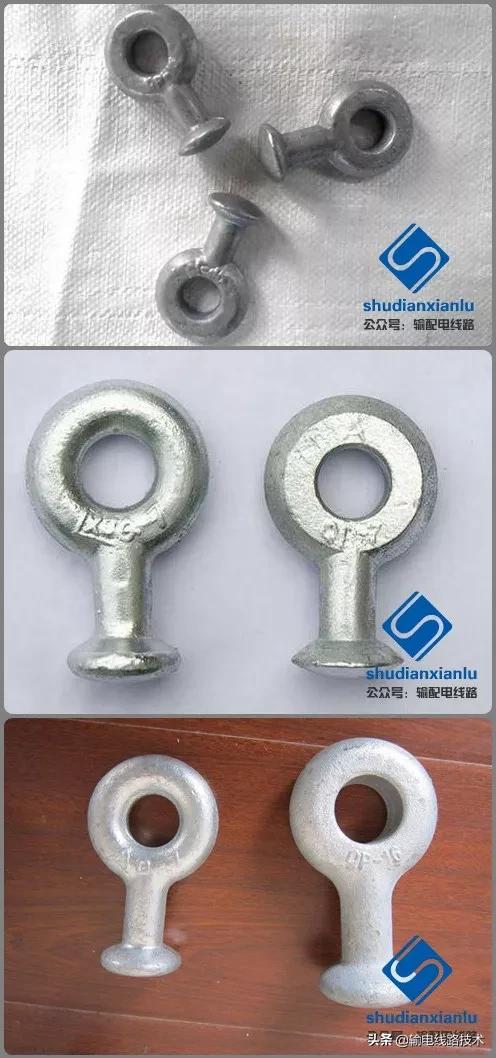

球頭掛環是一端為球形一端為環形所構成的連接金具。球頭掛環分為Q型、QH型、QP型。球頭掛環主要用于金具與絕緣子的連接。本工程采用的是QP型球頭掛環。

▲ 圖 QP型球頭掛環

.

⑤、絕緣子串（玻璃絕緣子串）

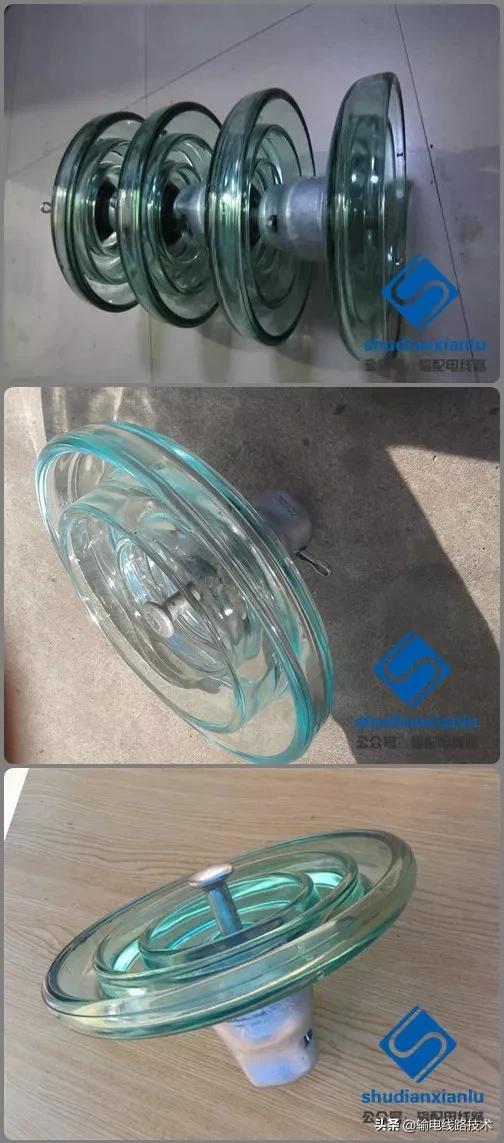

絕緣子串 是 一個或多個絕緣子元件組合而成、能承受規定機械負荷和電氣負荷的串。本工程絕緣子串采用的是玻璃絕緣子組合而成。

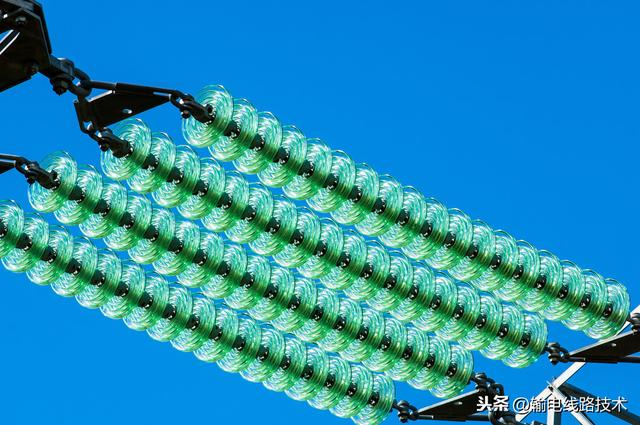

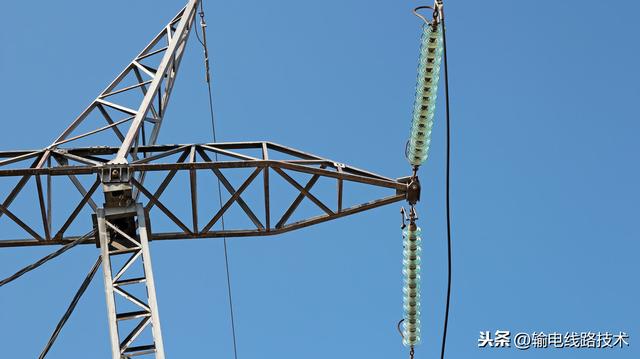

▲ 圖 絕緣子串

.

⑥、碗頭掛板

碗頭掛板 是 一端為帽窩一端為板形所構成的連接金具。碗頭掛板一般分為W型碗頭掛板、WS型碗頭掛板。碗頭掛板主要用于金具與絕緣子的連接。本工程采用的是WS型碗頭掛板。

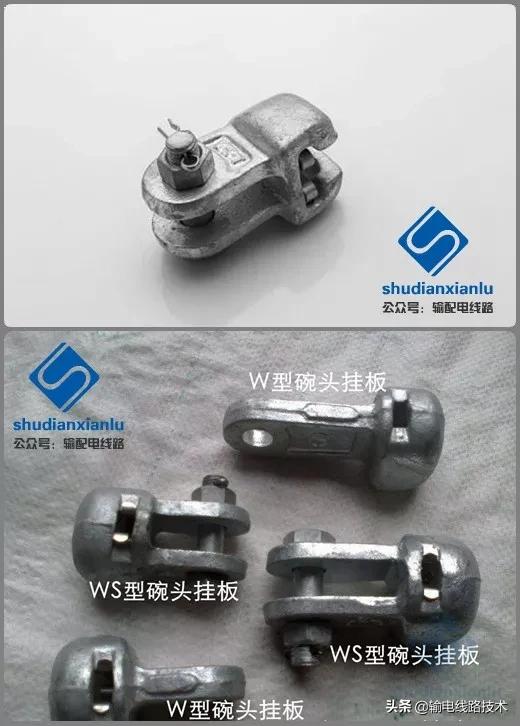

▲ 圖 碗頭掛板

.

⑦、Z型掛板

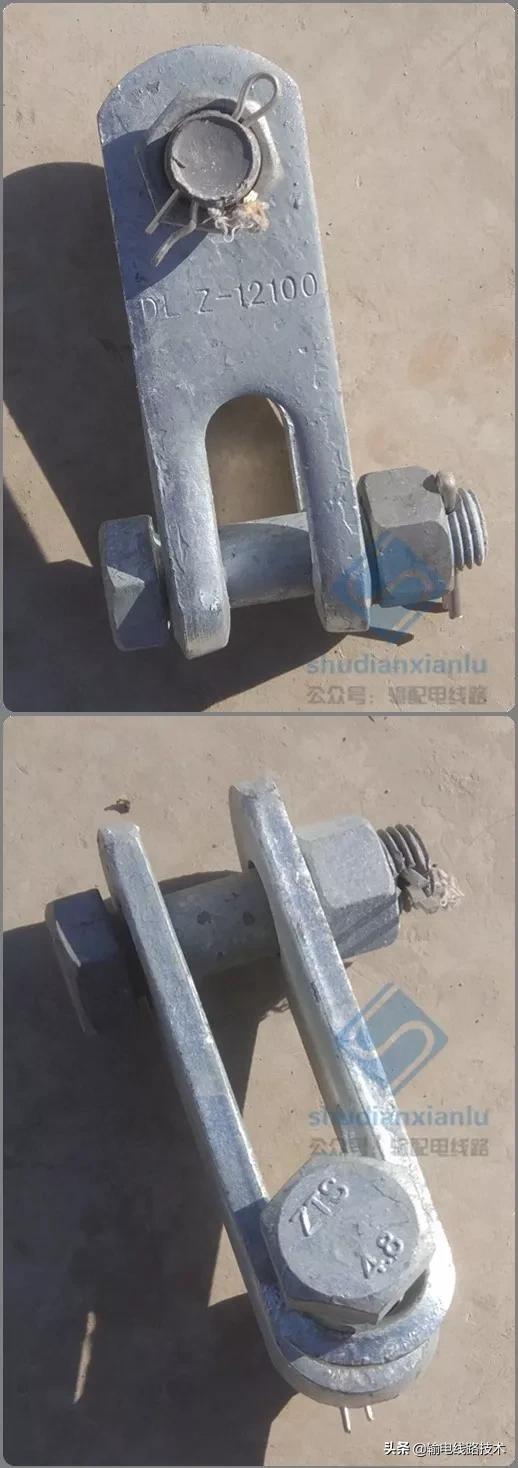

Z型掛板 是一種改變連接方向發的板形連接金具。Z型掛板又稱直角掛板，一般分Z型掛板、ZS型掛板。本工程采用的是Z型掛板。

▲ 圖 Z型掛板

.

⑧、平行掛板（P型）

平行掛板 是 一種不改變連接方向的板形連接金具。平行掛板有單板平行掛板（PD型）與雙板平行掛板（P型）。雙板P型平行掛板主要用于槽型絕緣子組裝、耐張絕緣子串延長長度及其他金具連接。本工程采用的是P型平行掛板。

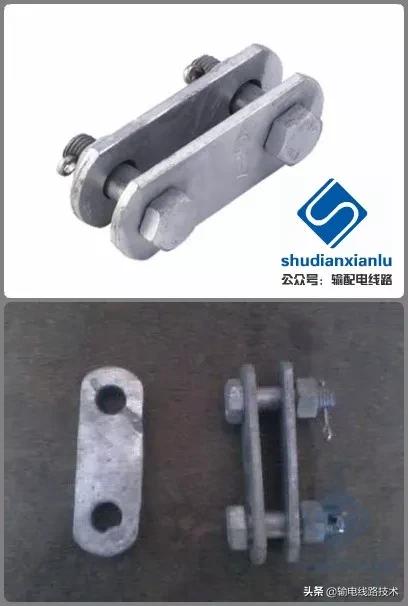

▲ 圖 平行掛板

.

⑨、調整板

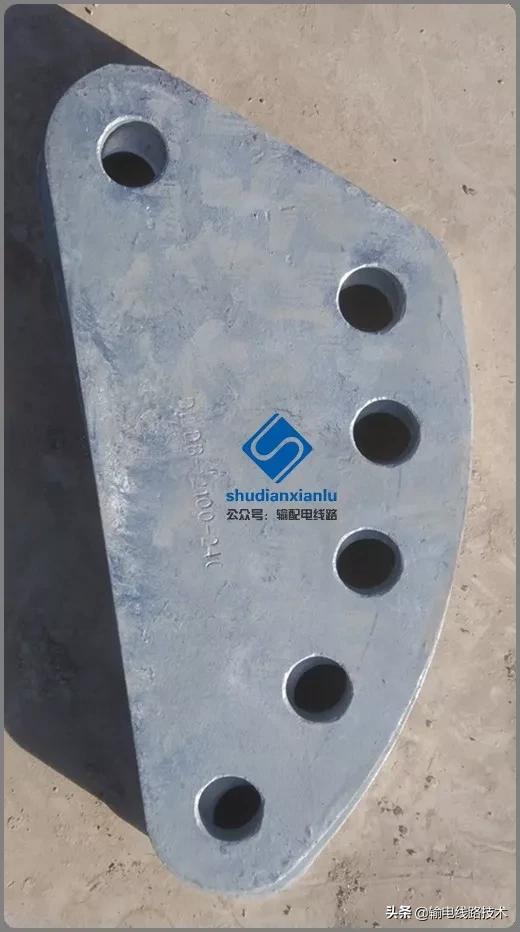

調整板 是 可調節連接長度的板形連接金具。調整板分為DB型、PT型，本工程為DB型調整板。本工程采用的是DB型調整板。

DB型調整板板是一塊多孔距不等的剛構件板，將其串聯于絕緣子串的連接金具中，用于調整雙聯并聯絕緣子串的長度；串聯于分裂導線的耐張絕緣子串的連接金具與耐張線夾之間，用于調整兩根分裂導線的弧垂（馳度）；串聯于耐張絕緣子串與橫擔固定端之間，用來調整導線安裝弧垂連接過牽引。

▲ 圖 DB型調整板

.

⑩、耐張線夾

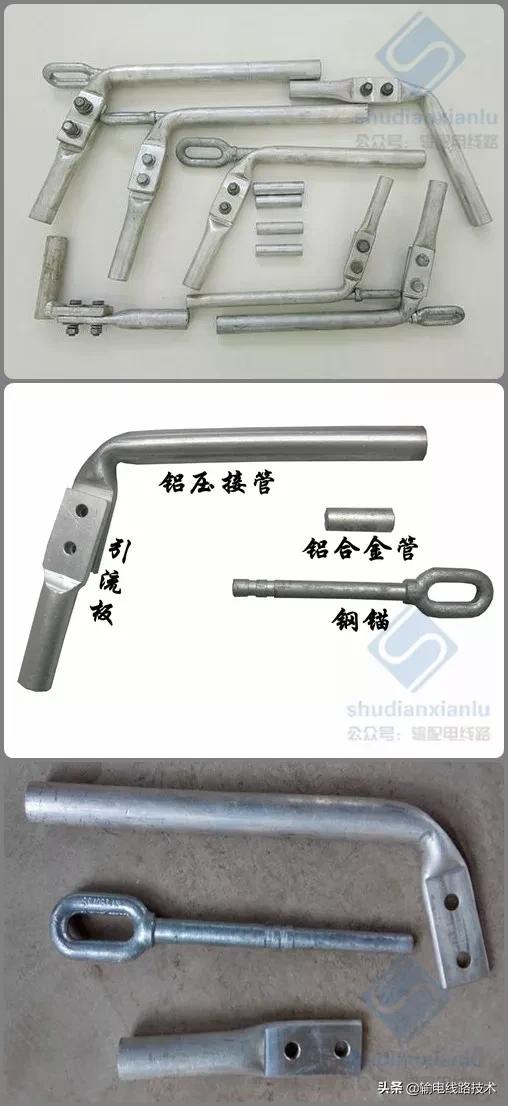

耐張線夾 是 將導(地)線連接至耐張串(組)或金具串(組)上的金具。耐張線夾一般分為螺栓型耐張線夾、壓縮型耐張線夾、液壓型耐張線夾、楔行耐張線夾和預絞絲式耐張線夾。本工程采用的是液壓型耐張線夾。

▲ 圖 液壓型耐張線夾

根據GB 50545 - 2010 第6.0.7 條規定，與橫擔連接的第一個金具應轉動靈活且受力合理，其強度應高于串內其他金具。其中耐張絕緣子串與橫擔的掛板連接方式主要有單掛點與雙掛點方式。

在金具零件的互相連接時，應盡量避免點接觸，以防止應力集中。兩零件間若采用螺栓連接，還應避免因開襠過大而使螺栓受到不必要的彎矩。

連接金具根據使用條件和結構特點，金具連接一般有三種連接方式：

a) 球--窩連接金具，主要用于金具與絕緣子的連接，該系列金具屬于專用金具，主要有球頭掛環與碗頭掛板等連接金具。

b) 環--鏈連接，主要是環與環相連的結構金具，實際是線--線接觸連接金具。 環--鏈連接金具主要有U型掛環、直角環、延長環及U型螺栓等等連接金具

c) 板--板連接，主要借助于螺栓或銷釘才能實現的連接。板--板連接金具主要有Z型、P型、UB型、ZS型、PS型掛環等連接金具。

如圖中 ① 與橫擔掛板的連接屬于板--板連接；① 與 ② 的連接屬于環--鏈連接； ① 與 ③ 的連接屬于板--板連接；④ 與 ⑤ 的連接屬于球--窩連接等； ⑥ 與 ③ 的連接屬于板--板連接等。
