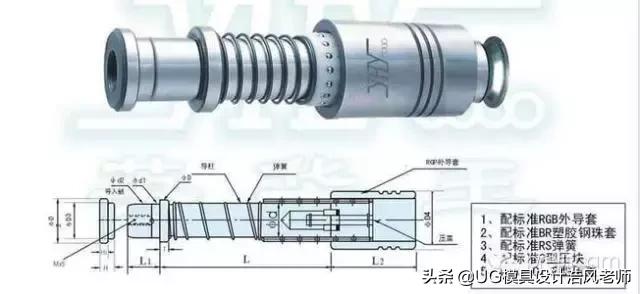

一：導柱主要有幾種類型？

1、按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。

2、按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。

3、導柱按照使用場所不一樣，分為：汽車模具用導柱、獨立導柱、模架用導柱、卸料板用導柱。

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。一般是帶肩圓柱形，一般會有油槽，油槽的數量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。

二：導柱的作用

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。

導柱的材質一般選用軸承鋼、熱作模具鋼、易車鐵等，而以軸承鋼SUJ2的使用量較大，使導柱在導向性能上的耐用性與可換性大大加強。導柱與組件組成外導柱組件與內導柱組件，具有美麗的金屬光澤。

導柱的圓度是有很高的要求的，打中心孔主要是為了能使用外圓磨床研磨外徑，因為使用外圓磨床研磨外徑的時候要用頂尖頂住中心孔使導柱旋轉才可以研磨。

導柱熱處理：HRC58-62；導柱表面粗糙度：Ra0.8、Ra1.6 導柱一般是帶肩圓柱形，一般會有油槽，油槽的數量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。

汽車模具標準件中的導套常用作鉆和鏜，一般鉆孔用的叫鉆套，鏜孔用的叫刀桿導套，作用是管住鉆頭或刀桿在切削時不會跑偏，以提高被加工孔的尺寸精度和位置精度。

三：導柱&導套的安裝孔加工

導柱&導套的安裝孔應在其他孔加工全部完成并消除加工應力(上下面的重新研磨等)后，用鏜床或坐標磨床進行加工。

?為了確定上模與下模的基準，可加工臨時定位孔，然后用銷定位。

四：導柱的安裝

清掃安裝孔后，緊固螺栓，固定導柱。

1，同時使用多個滾針導柱組件時，將多個導柱中的1個導柱的基準面錯開90°，可防止模架裝配錯誤。

2，確認導柱的垂直度。(0.01mm／100mm以下)

3，壓入導柱時，請通過油壓機等方式緩慢壓入。使用錘子等工具予以敲擊壓入，可能引起導柱彎曲變形。

將導柱插入導套。

(滾針導套請對準配合標記與記號)

將平行塊放置在下模座上，再裝好上模座。

?滑動導套，確認有無干擾。

?用溶劑洗凈粘接面上的油垢及污物，在導套的粘接槽中灌入?yún)捬跣哉辰觿俨迦氚惭b孔。請將粘接劑固化，以免導套從上模座中彈出(常溫下3～6小時)。

擋塊的安裝

可動擋塊…待粘接劑完全固化后，插入彈簧、固定塊，用扳手旋轉可動擋塊RSTM、STM的六角導向軸進行安裝。

固定擋塊…待粘接劑完全固化后，插入彈簧、固定塊，安裝固定擋塊RSTK、STK。

導柱的裝卸

1，拆下安裝在導柱上的可動擋塊及鋼球襯套、彈簧。

2，松動螺栓，拆下裝卸墊片。

3，為了不損傷安裝孔的內表面和螺紋孔，請以銅合金等材料作為墊板，用錘敲打，將導柱拆下。

4， 將彈簧、鋼球襯套及可動擋塊安裝在導柱上，并插入導套。

5，將平行塊放在上模座上，然后再放入下模座，但不要接觸到滾針導柱、鋼球?qū)е?/p>

6， 上下滑動所有的導柱，確認與安裝孔之間有無干擾，調節上模座的位置。

7， 清掃安裝孔后，緊固螺栓，固定導柱。
