1 刀開關

刀開關（手柄閘刀式開關）是低壓配電電器中結構最簡單、應用最廣泛的電器。廣泛應用于照明電路、小容量（5.5KW及以下）的動力電路且不頻繁啟動的控制電路中。刀開關按極數分為單級、雙極和三級；按操作方式分為直接手柄操作式、杠桿操作機構式和電動操作機構式；按刀開關可轉換的方向分為單投式和雙投式。

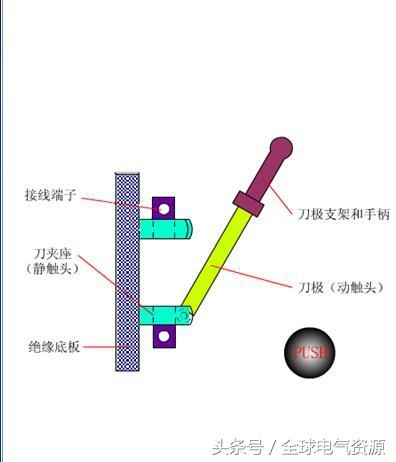

刀開關是一種結構較為簡單的手動電器，主要由手柄、觸刀、靜插座和絕緣底板等組成，如下圖所示。刀開關在切斷電源時會產生電弧，因此在安裝刀開關時手柄必須朝上，不得倒裝或平裝。

接線時應將電源線接在上端，負載接在下端，這樣拉閘后刀片與電源隔離，可防止意外發生。

常 用 的 刀 開 關 種 類：

（1）膠蓋閘刀開關：膠蓋閘刀開關又稱為開啟式負荷開關。

（2）鐵殼開關：鐵殼開關又稱為封閉式負荷開關。一般應用于不頻繁地接通和分?jǐn)嘭?fù)荷電路，也可以用作15KW以下的電動機的不頻繁啟動的控制開關。

（3）熔斷器式刀開關：熔斷器式刀開關即熔斷器式隔離開關。是一種以熔斷體或帶有熔斷體的載融件作為動觸點的隔離開關。

1． 膠蓋閘刀開關

用途:又稱開啟式負荷開關，廣泛用作照明電路和小容量（5．5KW及以下）動力電路不頻繁起動控制開關。

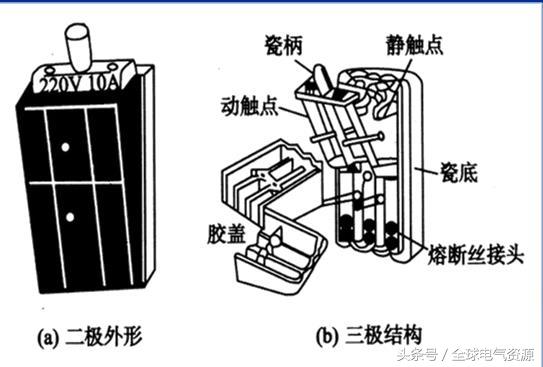

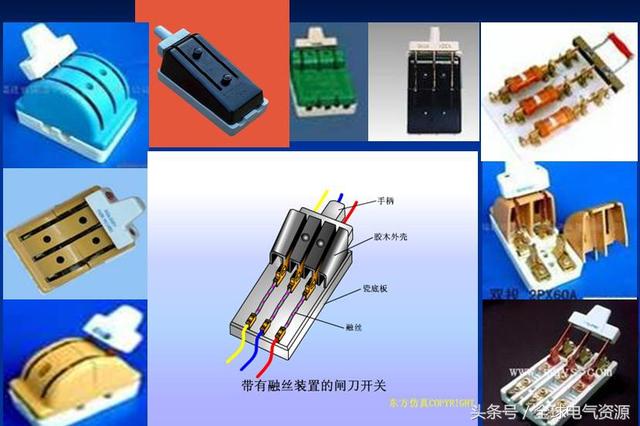

刀開關—膠蓋閘刀開關

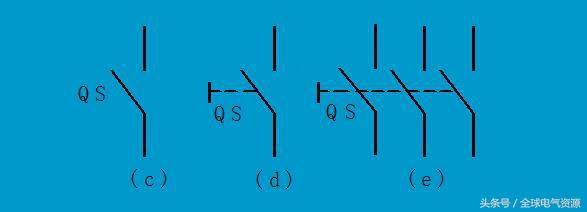

刀開關的圖形、文字符號

2. 鐵殼開關

用途:又稱封閉式負荷開關，可不頻繁地接通和分?jǐn)嘭?fù)荷電路，也可用作15KW以下電動機不頻繁起動的控制開關.

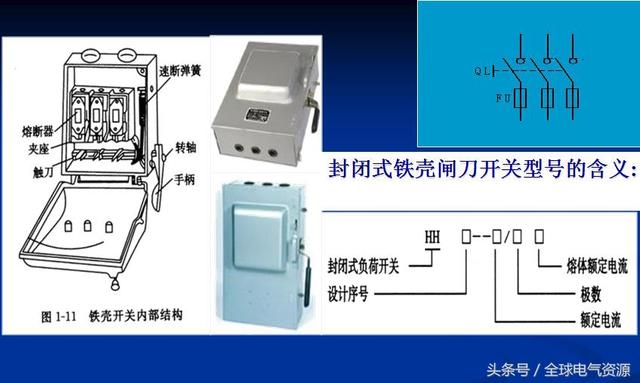

結構:見圖示。鑄鐵殼內裝有由刀片和夾座組成的觸頭系統、熔斷器和速斷彈簧，30A以上的還裝有滅弧罩.

三相交流異步電動機：功率N（kW）=根下3×電壓U（V）×電流I（A）， 所以I=N/（根下3×U）

單相交流電動機功率N（kW）=電壓U（V）×電流I（A），所以I=N/U

特點:操作方便、使用安全、通斷性能好。選用原則:參照膠蓋閘刀開關。

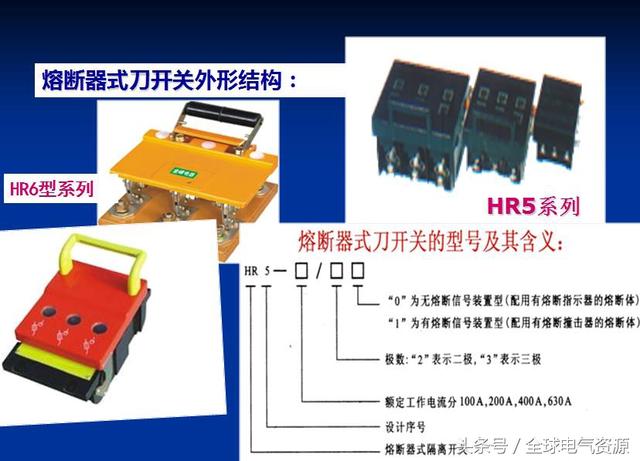

刀開關—熔斷器式刀開關

2 組合開關

組合開關又稱為轉換開關，是由多節觸點組合而成的一種手動控制電器。

萬能轉換開關是一種多檔式，控制多回路的主令電器，一般可作為多種配電裝置的遠距離控制，也可作為電壓表、電流表的換相開關，還可作為5.5KW以下的電動機小容量電動機的起動、制動、調速及正反向轉換的控制。其觸頭檔數多、換接線路多、用途廣泛，故有“萬能”之稱。

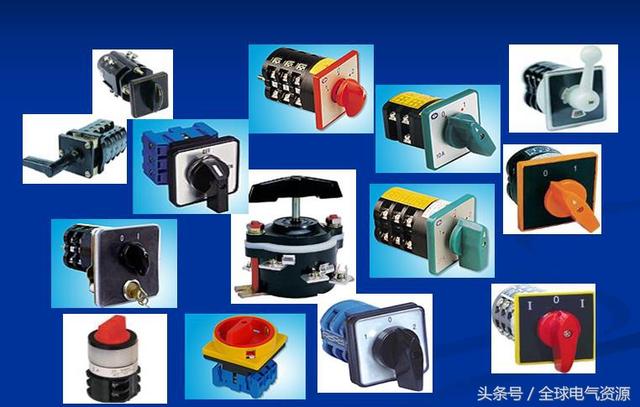

組合開關實物圖片

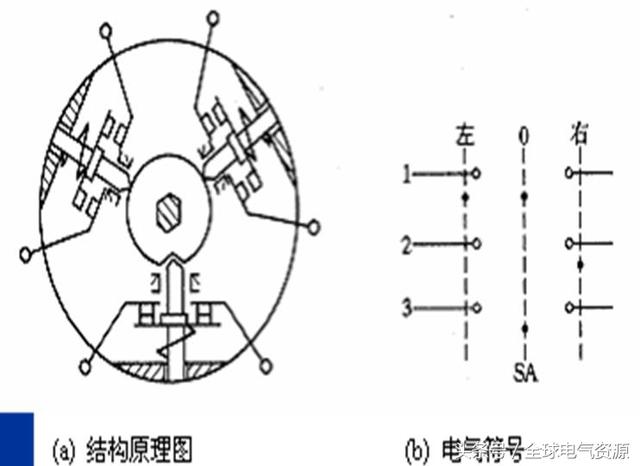

萬能轉換開關主要由操作機構、面板、手柄及數個觸點座等部件組成，并用螺栓組裝成為一個整體。萬能轉換開關的圖形符號及文字符號如下圖所示。圖中水平方向的數字 1~3 表示觸點編號，垂直方向的文字“左”、“ 0 ”、“右”表示手柄的操作位置（檔位），虛線表示手柄操作的聯動線。在不同的操作位置，各對觸點的通、斷狀態的表示方法為：在觸點的下方與虛線相交位置有黑色圓點表示在對應操作位置時觸點接通，沒涂黑色圓點表示在該操作位置不通

特點:體積小、壽命長、結構簡單、操作方便、滅弧性能較好.

選用原則:應根據電源種類、電壓等級、所需觸頭數量及電動機容量進行選擇。

3 自動開關

用途:又稱自動空氣開關或自動空氣斷路器。用于分?jǐn)嗪徒油ǖ蛪贺?fù)荷電路，控制電動機的運行和停止。是一種既可以接通和分?jǐn)嗾Ｘ?fù)荷電流和過負荷電流，又可以接通和分?jǐn)喽搪冯娏鞯拈_關電器。

功能:具有過載、短路、失壓保護，能自動切斷故障電路，保護用電設備的安全。

分類:裝置式和萬能式.

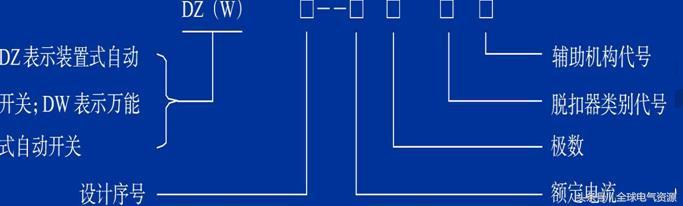

型號含義：

1．結構和工作原理

主要由觸頭、滅弧裝置、操作機構、保護裝置（各種脫扣器）等組成。 n主觸頭閉合后，自由脫扣機構將主觸頭鎖在合閘位置上。過電流脫扣器線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器線圈與電源并聯。電路短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸頭斷開主電路;電路過載時，熱脫扣器的熱元件發熱使雙金屬片彎曲變形，頂動自由脫扣機構動作;電路欠電壓時，欠電壓脫扣器的銜鐵釋放，也使自由脫扣機構動作;分勵脫扣器則用作遠距離分?jǐn)嚯娐贰?/p>

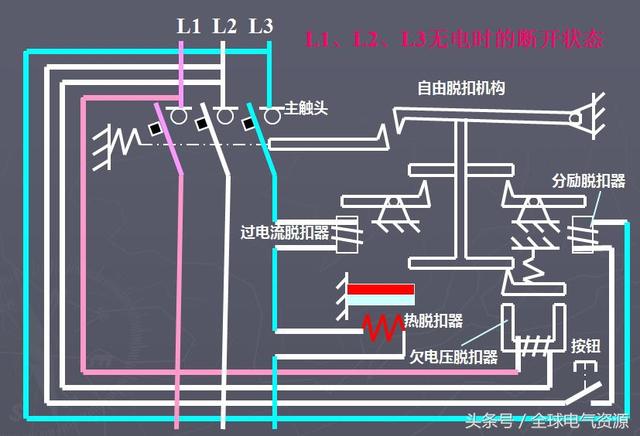

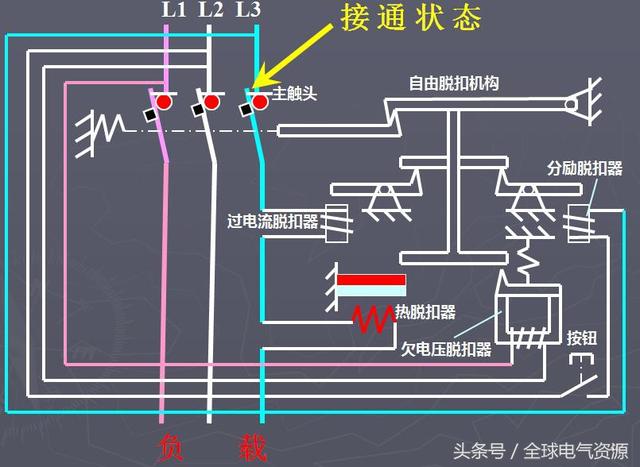

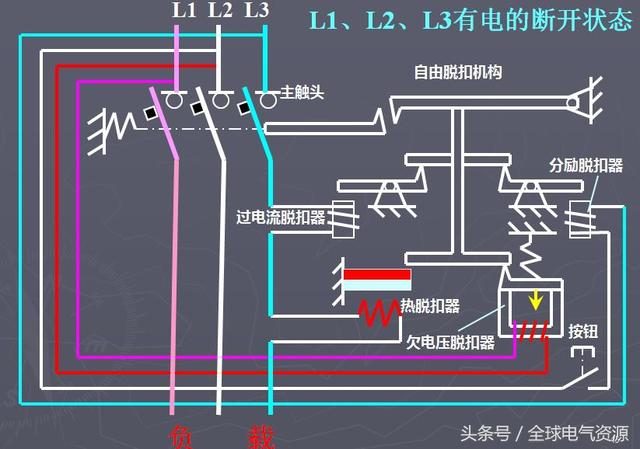

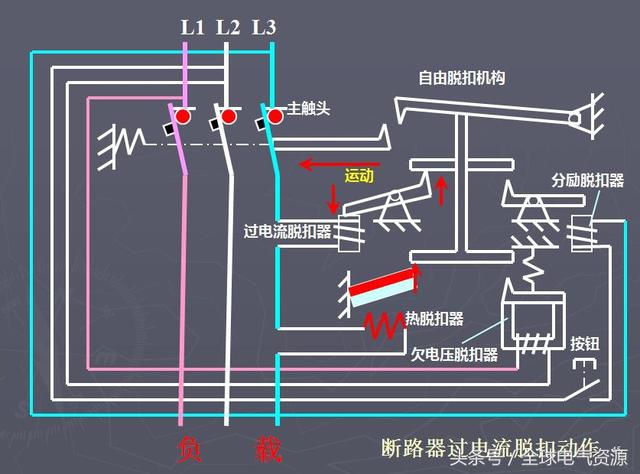

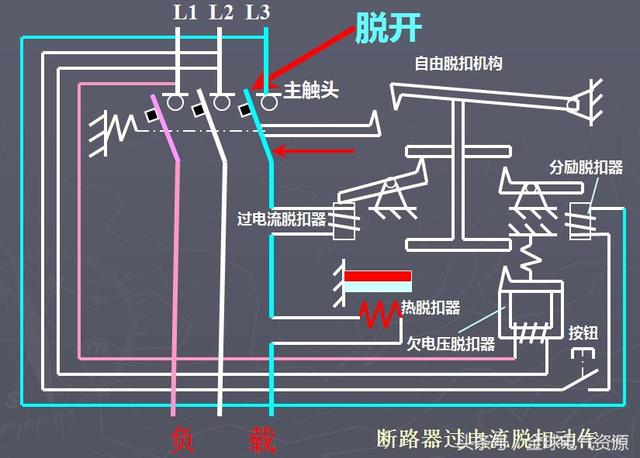

斷路器工作原理圖

裝置式自動開關

用途:又叫塑殼式自動開關，用于電動機及照明系統的控制、供電線路的保護等。

主要型號:DZ5、DZ10、DZ15、DZ20等系列。

3．萬能式自動開關 n又稱框架式自動開關，由具有絕緣襯墊的框架結構底座將所有構件組裝在一起，用于配電網絡的保護. 主要型號:DW10、DW15

裝置式自動開關又稱為塑殼式自動開關。

裝置式自動開關可通過手動或者電動的方式來進行分合閘的操作。

裝置式自動開關主要用于電動機及照明系統的控制、供電線路的保護等。

自動開關—萬能式自動開關

萬能式自動開關又稱為框架式自動開關或萬能式自動斷路器。

萬能式自動開關是指以具有絕緣襯墊的框架結構，底座將所有構件組成一個整體并具有多種結構變化方式，能接通、承載以及分?jǐn)嗾ｋ娐窏l件下的電流，也能在規定的非正常電路條件（如短路）下接通、承載一定時間和分?jǐn)嚯娏鞯拈_關電器。

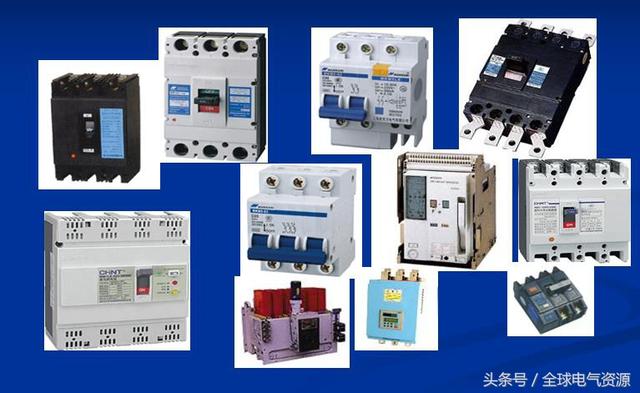

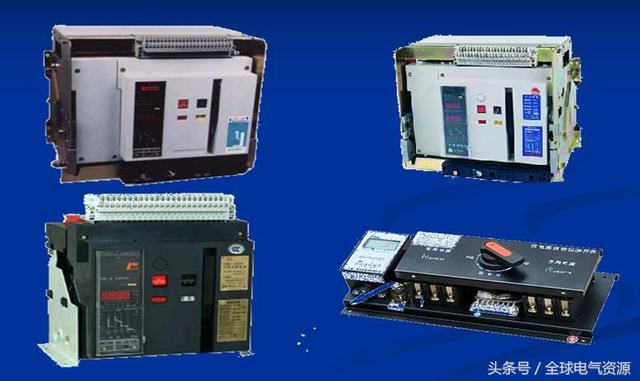

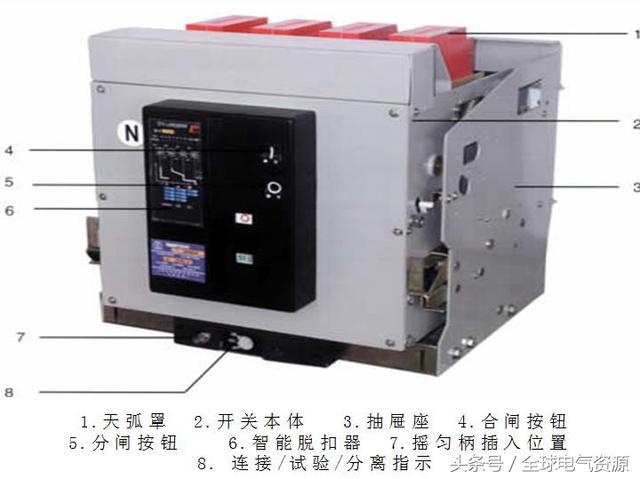

萬能式自動開關外觀圖

自動開關的選用原則

①根據線路對保護的要求確定自動開關的類型和保護形式；

②自動開關的額定電壓應等于或大于被保護線路的額定電壓；

③自動開關欠壓脫扣器額定電壓應等于被保護線路的額定電壓；

④自動開關的額定電流及過流脫扣器的額定電流應大于或等于被保護線路的計算電流；

⑤自動開關的極限分?jǐn)嗄芰?yīng)大于線路的最大短路電流的有效值。

⑥配電線路中的上、下級自動開關的保護特性應協調配合，下級的保護特性應位于上級保護特性的下方且不相交。

⑦自動開關的長延時脫扣電流應小于導線允許的持續電流。
